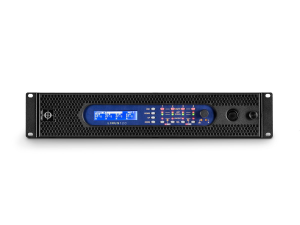

Bộ khuếch đại DSP 4 kênh có tính năng quản lý loa
LINUS12C là bộ khuếch đại mạng DSP bốn kênh cung cấp công suất 4x 3000 W gần như không bị méo trong một gói 19 "/2 U trọng lượng nhẹ. Có thể lựa chọn 4 đầu vào âm thanh từ âm thanh kỹ thuật số analog, AES3 hoặc LiNET và dễ dàng kết nối tới bất kỳ đầu ra nào trong số 4 đầu ra.
ĐỘNG CƠ LINUS12C – cấu trúc kết nối giai đoạn đầu ra lớp D-IC mang tới độ chính xác âm thanh cho những ai thích âm thanh với khoảng không gian rộng rãi và cải thiện đáng kể hiệu suất hệ thống về độ động và tính trong suốt.
LINUS CORE – bộ xử lý DSP dấu phẩy động SHARC đảm bảo hiệu suất xử lý rất cao để thực hiện các hiệu ứng âm thanh phức tạp. Quá trình xử lý tín hiệu mạnh mẽ bao gồm IIR và các bộ lọc DS-FIR tuyến tính pha đảm bảo độ ổn định tối ưu và chất lượng âm thanh tuyệt vời cũng như các bộ lọc tuỳ thuộc tần số và nhìn về phía trước hiệu suất cao giúp cải thiện khoảng trống hệ thống và độ chi tiết của âm thanh trong điều kiện sử dụng nhiều.
LiNET – một giải pháp truyền dẫn âm thanh linh hoạt, hiệu quả giúp truyền tải âm thanh kỹ thuật số thông qua cáp CAT5e được bảo mật. Có thể gửi tối đa 8 tín hiệu âm thanh kỹ thuật số đến mỗi bộ khuếch đại thông qua LiNET, được ghi vào bộ đệm và truyền sang thiết bị kế tiếp sử dụng liên kết LiNET ra để nối chuỗi. Việc truyền tín hiệu bên trong LINUS12C có thể được điều khiển từ xa hoặc thông qua các nút nhấn ở phía trước.
LINUS Control – Phần mềm điều khiển hệ thống trực quan của CODA cung cấp cho người sử dụng trải nghiệm giao diện đơn giản và trực quan về mọi mặt từ cài đặt và thiết lập hệ thống đến điều hướng và theo dõi hệ thống. Nó được tối ưu trên cả Mac OS và Windows, bao gồm cả máy tính bảng và thiết bị gốc.
Chứa các cài đặt trước của nhà sản xuất cho hệ thống loa CODA Audio LINUS12C cung cấp giải pháp linh hoạt cho các buổi biểu diễn, lắp đặt di động, AV công ty và các ứng dụng điện thoại di động.
Các cài đặt trước của nhà máy LINUS 12 C:
ViRAY, N-RAY, TiRAY, CoRAY, APS Series, N-APS Series, HOPS Series, CUE Series, G-Series, D-Series, U-Sub.
| TỔNG QUAN | |
|---|---|
| Số lượng kênh đầu ra | 4 |
| Giai đoạn đầu ra | Lớp D-IC |
| Tỷ lệ lấy mẫu nội bộ/độ sâu bit | 96 kHz / 24 bit |
| Tỷ lệ tín hiệu trên tạp âm (22 Hz – 20 kHz, 4 Ω – đầu vào tương tự) |
>108 dB (không có trọng số) >111 dB (có trọng số A) |
| Tỷ lệ tín hiệu trên tạp âm (22 Hz – 20 kHz, 4 Ω – đầu vào kỹ thuật số) |
>116 dB (không có trọng số) >119 dB (có trọng số A) |
| Đáp ứng tần số (tải 8 Ω với giá trị đặt sẵn CLEAR) |
20 Hz – 20 kHz = (+0,0 dB /-1,0 dB) |
| THD+N & IMD (tải 4 Ω @ 1/2 công suất đầu ra) |
20 Hz – 20 kHz = < 0,005% |
| Độ trễ (đầu vào đến đầu ra loa) |
Đầu vào AES/EBU tối thiểu 2,70 ms Đầu vào analog tối thiểu 2,00 ms |
| Mạch bảo vệ | Bộ giới hạn dòng khởi động Bộ giới hạn nhiệt Đầu ra quá dòng DC SMPS Quá tải đầu ra |
| đèn LED | Trạng thái tắt tiếng Giới hạn Bảo vệ tín hiệu Điều khiển Ethernet đang hoạt động Tín hiệu số bị khóa Bật nguồn |
| kết nối Ethernet | Điều khiển RJ45 2 x 100 Mbps |
| Nguồn điện xoay chiều | |
| Đầu nối đầu vào nguồn điện AC | Neutrik 32A powerCON® |
| Điện áp nguồn AC (dải cao)** (SMPS điện áp kép với lựa chọn dải điện áp tự động) |
180 V = Tối thiểu 230 V = Danh nghĩa 265 V = Tối đa |
| Điện áp nguồn AC (dải thấp)** (SMPS điện áp kép với lựa chọn dải điện áp tự động) |
90 V = Tối thiểu 115 V = Danh nghĩa 132 V = Tối đa |
| Tần số nguồn điện xoay chiều | 47 – 63Hz |
| Mức tiêu thụ điện năng* (1/4 công suất = 500 W @ 4 Ω để thể hiện tín hiệu âm nhạc thông thường) |
Bộ khuếch đại ở chế độ chờ = 17,6 W Bộ khuếch đại không hoạt động = 191 W Bộ khuếch đại ¼ công suất = 2800 W |
| Đầu vào | |
| Nguồn đầu vào | Analog & AES/EBU |
| Trở kháng đầu vào tương tự (cân bằng) |
12 kΩ |
| Mức đầu vào tối đa (vi sai tương tự) | +18 dBu / 6,15 Vrms |
| Kết nối đầu vào | 4x XLR3 Analog IN 1X RJ45 LINET IN (8x CH) 1x RJ45 LINET LINK (8x CH) 1x RJ45AUX |
| Các định dạng đầu vào kỹ thuật số được hỗ trợ (SRC nội bộ) |
32 kHz / 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz |
| đầu ra | |
| Công suất đầu ra RMS* (20 Hz – 20 kHz, THD <0,01%) (điều khiển tất cả các kênh) |
1600 W @ 8 Ω 3000 W @ 4 Ω 4000 W @ 2,7 Ω 4100 W @ 2 Ω |
| Công suất đầu ra cao nhất* (20 Hz – 20 kHz, Hệ số đỉnh 6 dB) (điều khiển tất cả các kênh) |
3200 W pk @ 8 Ω 6000 W pk @ 4 Ω 5500 W pk @ 2,7 Ω 4800 W pk @ 2 Ω |
| Điện áp đầu ra tối đa* | +/- 155 V pk |
| Dòng điện đầu ra tối đa* | +/- 52 Một hộp |
| Hệ số giảm chấn (tải 8 Ω, 1 kHz trở xuống) |
2500 |
| Tải đầu ra tối thiểu | 2 Ω danh nghĩa |
| Kết nối đầu ra nguồn | 2x Neutrik NL4 speakON® 1x Neutrik NL8 speakON® |
| nhiệt | |
| Nhiệt độ hoạt động | +5°C đến +55°C 41°F đến 131°F |
| Sản lượng nhiệt (BTU/h) |
679,02 = Không hoạt động 2124 = 20 % 4437 = 50 % 8287 = 100 % |
| Sản lượng nhiệt (kWh) |
0,199 = Không hoạt động 0,623 = 20 % 1,300 = 50 % 2,429 = 100 % |
| làm mát | Quạt điều khiển nhiệt 2x Khí nóng thoát ra ở phía sau |
| Thuộc vật chất | |
| Kích thước (WxHxD) | 483,5 x 88 x 454,18 mm / 19,04” x 3,46” x 17,88” (2U) |
| Vận chuyển Dim. (WxHxD) | 675 x 130 x 560 mm (0,049 m³) / 26,57” x 5,12” x 22,05” |
| Khối lượng tịnh | 14,70 kg / 32,4 lb. |
| Trọng lượng vận chuyển | 17,5 kg / 38,6 lb. Thể tích = 0,049 m3 / 1,73 ft3 |
* Giá trị điển hình – có thể tồn tại một số biến thể do dung sai thành phần.
**Không được vượt quá phạm vi điện áp. Hiệu suất công suất đầu ra của bộ khuếch đại sẽ giảm xuống dưới điện áp danh định và tăng trên điện áp danh định.
