- Phần mở rộng âm trầm 12” siêu nhỏ gọn
- Dải tần mở rộng: 44 – 300 Hz (-6 dB)
- Xử lý công suất: 1000 W (AES)
- Hệ thống treo tương thích với TiRAY
- Có thể treo hoặc xếp chồng lên nhau trên mặt đất
- Tích hợp hệ thống với Bộ khuếch đại quản lý loa LINUS
Phần mở rộng âm trầm 12 inch siêu nhỏ gọn cho TiRAY
Tổng quan
Tổng quan

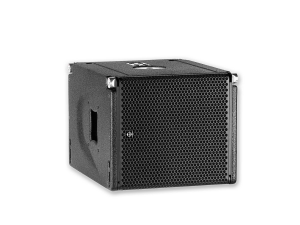

TiLOW là bộ phận mở rộng âm bass siêu nhỏ gọn dành cho dãy dòng TiRAY, giúp tăng khả năng ném xa của hệ thống TiRAY và tăng cường khoảng trống LF của nó. Đầu tiên và quan trọng nhất, TiLOW không phải là loa kép: tuy vậy, nó chạy trong khoảng 44 Hz đến 300 Hz, chồng trên cả loa siêu trầm TiRAY và CODA cấp thấp, cung cấp nhiều năng lượng hơn và khả năng điều khiển ở dải tần số thấp hơn của hệ thống với Bảng điều khiển kép 12 inch và vỏ ngoài nhỏ gọn, có lỗ thông hơi, đem đến âm thanh tầm thấp độc đáo cho âm thanh của bạn.
TiLOW cực kỳ nhỏ gọn và mạnh mẽ: đặt nó bên trên mảng TiRAY tại khán phòng để tăng khả năng ném xa của hệ thống; bay nó bên cạnh TiRAY để tăng khả năng định vị theo chiều thẳng đứng; chia nó thành dãy TiRAY giữa các tủ nhằm giúp giảm bức xạ từ bên trong khán phòng; hoặc tích hợp nó với TiRAY thành một giải pháp nhỏ gọn và mạnh mẽ tại các khu vực nhỏ hơn.
Giải pháp hệ thống
TiLOW được thiết kế để tích hợp trực tiếp với bộ khuếch đại CODA Audio LINUS12C chuyên dụng như một giải pháp tích hợp cho DSP, khuếch đại, điều khiển và giám sát hệ thống từ xa.
Giải pháp tích hợp đảm bảo hiệu năng và bảo vệ tối ưu.
Các ứng dụng
TiLOW bay trên đỉnh mảng TiRAY (44 – 300 Hz) – tăng chiều dài mảng và tăng khả năng ném xa của hệ thống
TiLOW bay bên cạnh mảng TiRAY (44 – 150 Hz) – tối đa hoá khả năng định vị theo chiều thẳng đứng của hệ thống
TiLOW trong mảng giữa các tủ TiRAY (44 – 300 Hz) – tránh phản xạ ban công
Ngăn xếp mặt đất TiLOW với TiRAY (44 – 300 Hz) – giải pháp nhỏ gọn và mạnh mẽ cho các không gian nhỏ hơn
Được phát triển đặc biệt để tích hợp vào dãy dòng TiRAY, TiLOW cũng thích hợp cho nhiều ứng dụng trong quá trình sản xuất và lắp ráp, nơi cần có thiết kế siêu nhỏ gọn, độ chính xác cao, âm bass sâu với khả năng điều khiển trực tiếp.
Ưu điểm ứng dụng
Tăng khả năng ném xa của TiRAY
Tăng cường khoảng không tần số thấp của hệ thống
Chồng chéo giữa dải tần số thấp của TiRAY và loa siêu trầm mặt đất giúp giảm thiểu nhu cầu lắp đặt thêm loa bass
Cung cấp chữ ký âm thanh 12 "
Tuỳ chọn
Màu RAL tiêu chuẩn và các tuỳ chọn cảnh báo khác có sẵn theo yêu cầu. Hệ thống an toàn tích hợp cho phép xếp chồng hoặc bay trên mặt đất nhanh chóng và dễ dàng.
| Kiểu: | Phần mở rộng âm trầm 12 inch siêu nhỏ gọn cho TiRAY |
|---|---|
| Ứng dụng: | Phần mở rộng âm trầm cho TiRAY |
| Phản hồi thường xuyên: | 44 – 300 Hz (-6 dB) |
| Xử lý công suất (AES/đỉnh): | 1000 W / 4000 W |
| Độ nhạy 1 W / 1 m:* | 95dB |
| Đỉnh đầu ra tối đa:* | 135dB |
| Khuếch đại, tủ trên mỗi bộ khuếch đại: | |
| LINUS5-C Tối ưu / Tối đa: | 12/8 |
| LINUS10-C Tối ưu / Tối đa: | 12/8 |
| LINUS12C Tối ưu / Tối đa: | 16/8 |
| LINUS14 Tối ưu / Tối đa: | 16/8 |
| Các thành phần: | Loa trầm có độ méo cực thấp 12 inch, 4 inch (101,6 mm) VC, 1000 W (AES) |
| Trở kháng danh nghĩa: | 8 Ω (1+/1-) |
| Đầu nối đầu vào: | 2x Neutrik™ NL4MP |
| Đình chỉ: | Tích hợp phần cứng bay, M20 |
| Vật liệu bao vây: | Ván ép bạch dương |
| Hoàn thành: | Lớp phủ màu đen Polyurea |
| Xếp hạng IP (IEC 60529): | IP54 |
| Tùy chọn bảo vệ thời tiết: | Tiêu chuẩn IP55: IP55 (Đầu nối Amphenol) |
| MG1 (Hải quân cấp 1): | IP55 |
| Kích thước: | 404 x 344 x 490 mm / 15,91 x 13,54 x 19,29” |
| Khối lượng tịnh: | 20 kg / 44,09 lb |
*Được đo bằng hệ số đỉnh 6 dB của tiếng ồn hồng. Tải nửa không gian.
Khung để xếp chồng TiRAY và TiLOW trên mặt đất hoặc bay
Thanh mở rộng cho FR-TR và FRT-TR
Bộ chuyển đổi nối đất và bay cho TiRAY
Bộ chuyển đổi Splay cho TiRAY. Cho phép kết nối các khung TiRAY bên dưới Hệ thống TiRAY
Tấm laser cho khung FR-AR và FR-TR
Vỏ bảo vệ cho 1x TiLOW hoặc 1x U12-SUB
Phần mở rộng nắp bảo vệ cho 1x TiLOW
| File | Action |
|---|---|
| Bảng dữ liệu TiLOW (Tiếng Anh) | Download |
| Tệp GLL cho EASE và EASE Focus 3 | Download |
| Tính toán công suất tải (TiRAY, TiLOW) | Download |
| Bản vẽ TiLOW CAD 2D | Download |
| TiLOW CAD Vẽ 3D | Download |
| Phụ kiện TiLOW - Bản vẽ | Download |
| Bảo trì hệ thống gian lận âm thanh CODA TiRAY TiLOW | Download |
| Bảo vệ thời tiết âm thanh CODA | Download |
