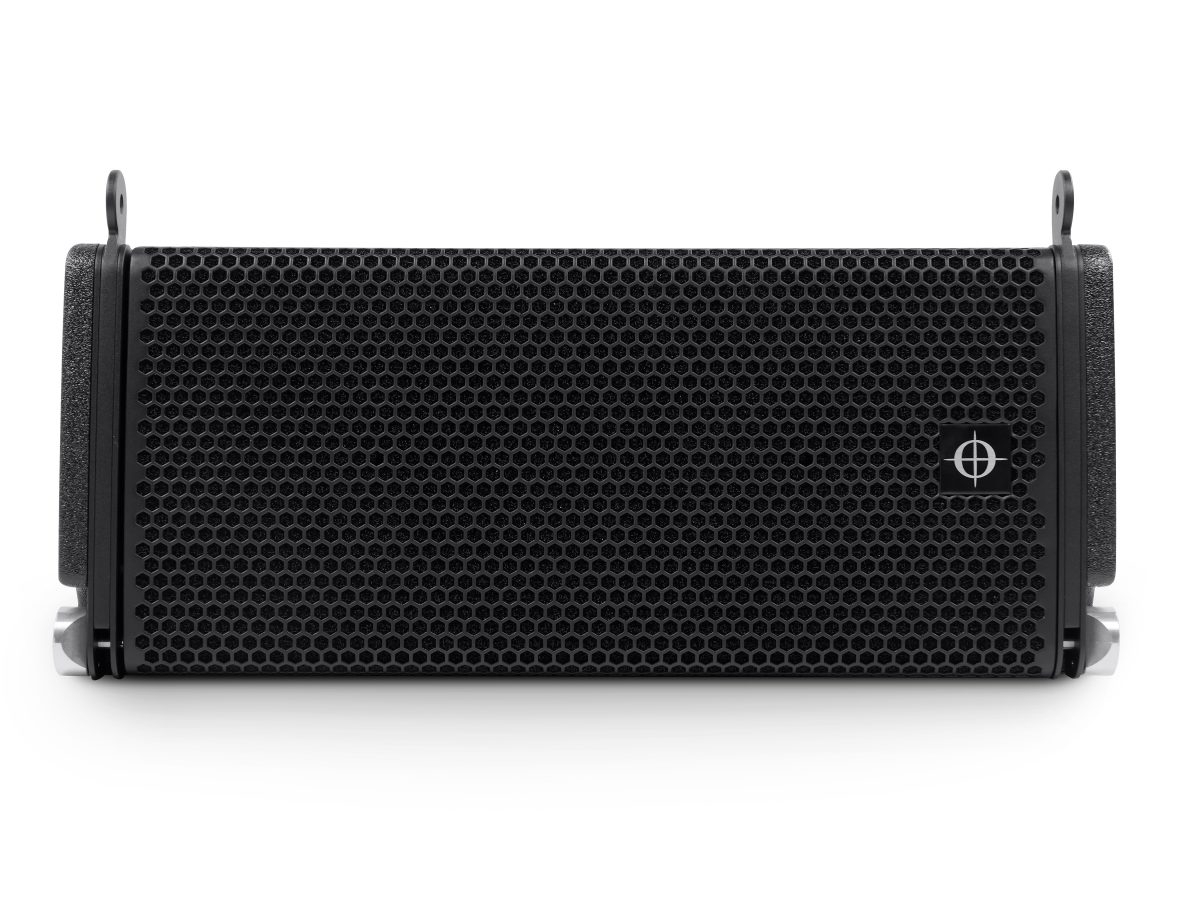

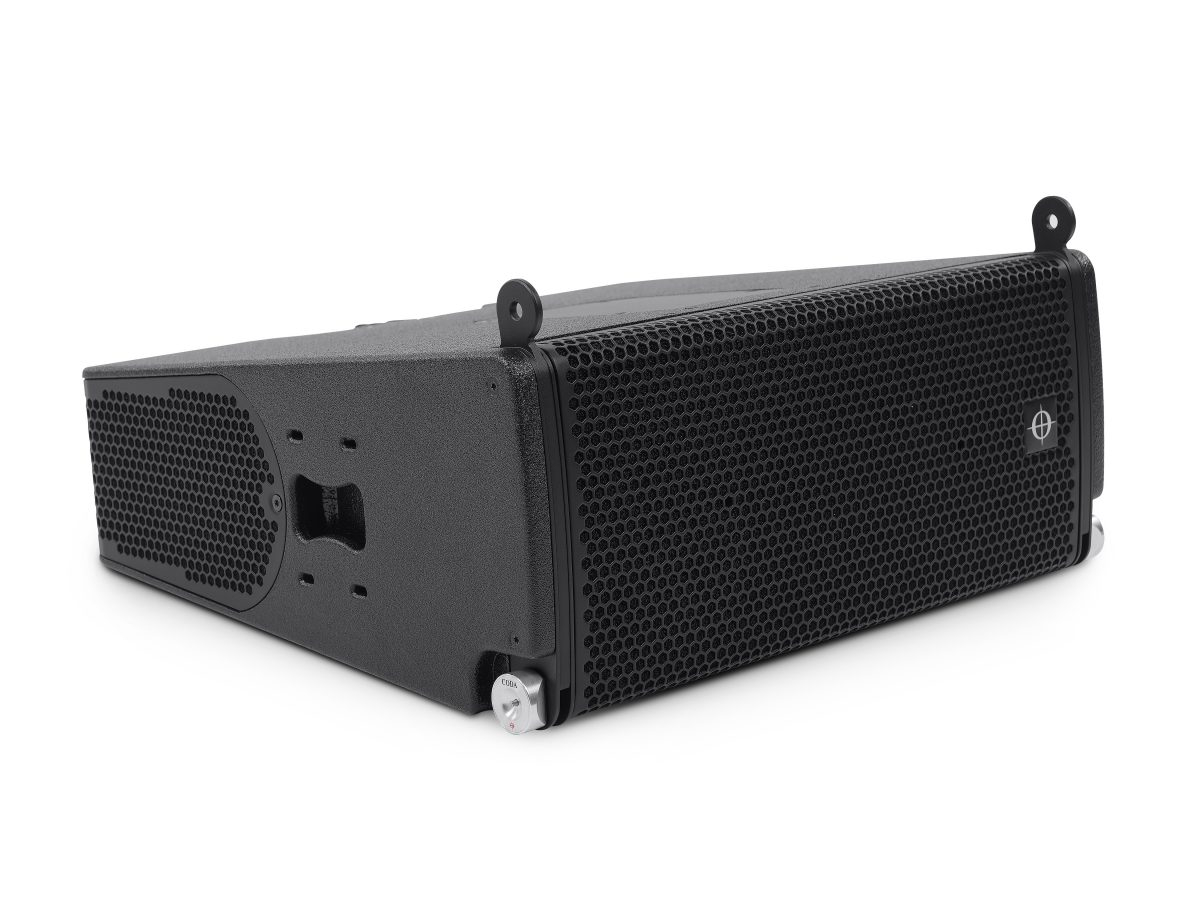

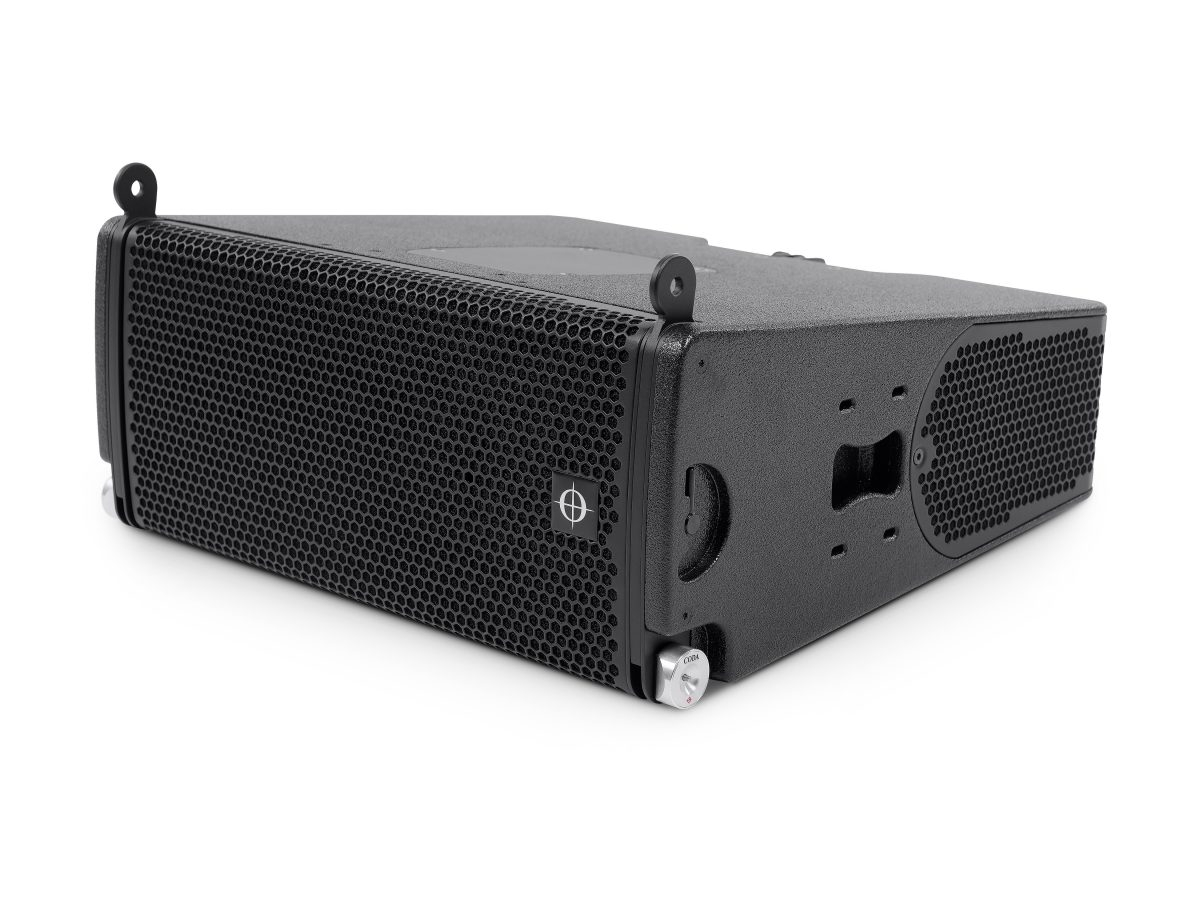

ViFORCE™ : Cardioid Line Array..

Hệ thống line array cardioid 4 đường tiếng

AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo

ViFORCE™ là hệ thống line array cardioid 4 đường tiếng nhỏ gọn, dành cho các sự kiện quy mô vừa, với khả năng điều khiển hướng tính thích ứng 3D.

Thông Số

  • Công nghệ kiểm soát hướng tính Wideband Cardioid™ mở rộng khả năng kiểm soát hướng phát âm trên toàn bộ dải hoạt động của hệ thống
    •
  • Đáp tuyến pha tuyến tính (Linear Phase) trên toàn dải tần làm việc
    •
  • Đáp tuyến tần số từ 45 Hz đến 21 kHz (-10 dB)
    •
  • Thiết kế cực kỳ nhỏ gọn, công suất đầu ra cao và dải tần rộng
    •
  • Hệ thống 4 đường tiếng, sử dụng củ loa nén trung/cao với màng kép 3,5” / 1,75”
    •
  • Cụm tần số thấp gồm 2 × 8” và 2 × 6,5”
    •
  • Công nghệ làm mát luồng khí động Dynamic Airflow Cooling (DAC) đảm bảo mức áp suất âm thanh cực cao và giảm thiểu hiện tượng nén công suất
    •
  • Khớp nối InstaFit cho góc phủ ngang 90°, 120° hoặc 105° bất đối xứng
  • Cấu hình tối đa 6 loa đạt mức SPL 155 dB peak với tín hiệu pink noise có trọng số A, hệ số crest factor 12 dB
    •
  • Hệ thống treo 3 điểm giúp lắp đặt nhanh chóng và dễ dàng cho cả cấu hình treo bay hoặc đặt đất (ground stack)
    •
  • Trọng lượng chỉ 29 kg cho mỗi thùng loa
  • Tích hợp hệ thống hoàn chỉnh với ampli quản lý loa LINUS

ViFORCE™ – Hệ thống Line Array Cardioid Băng Thông Rộng Tiên Tiến

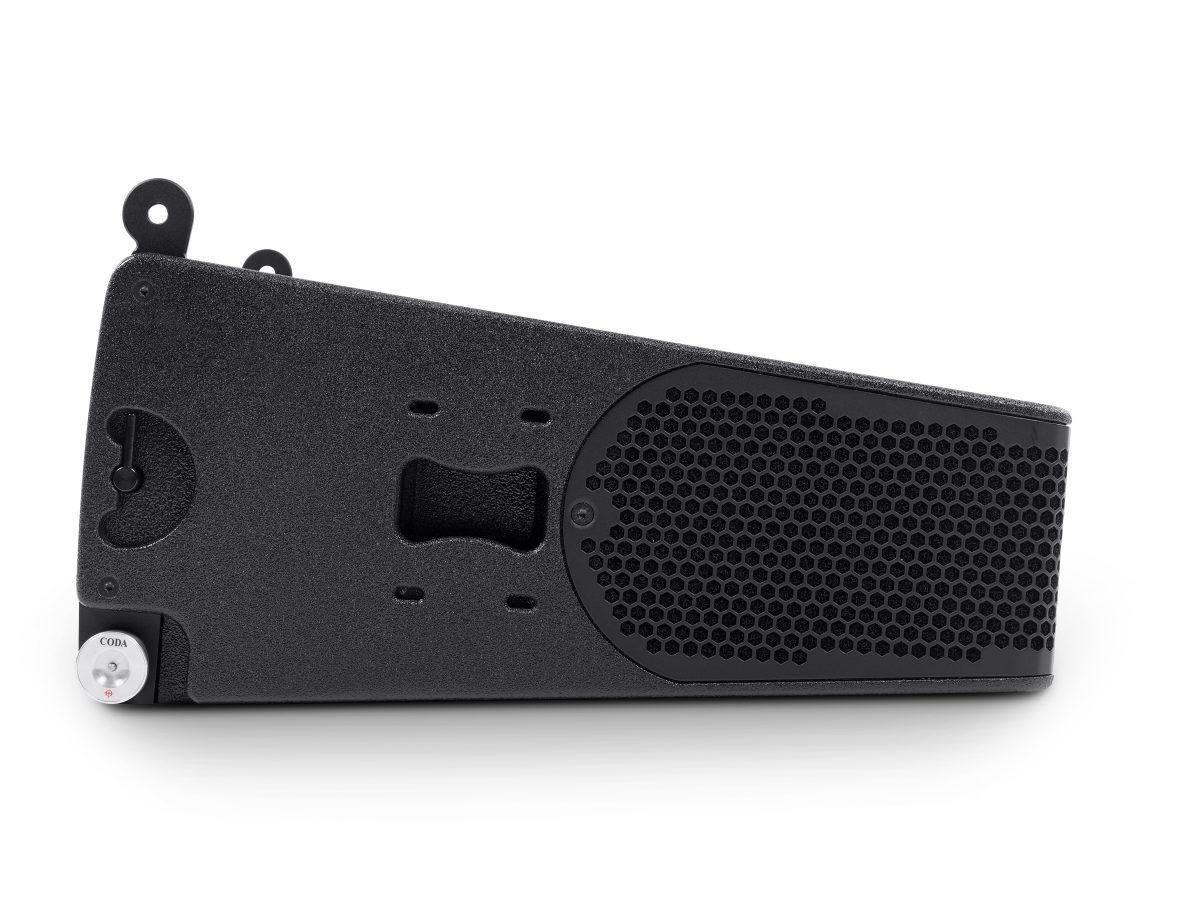

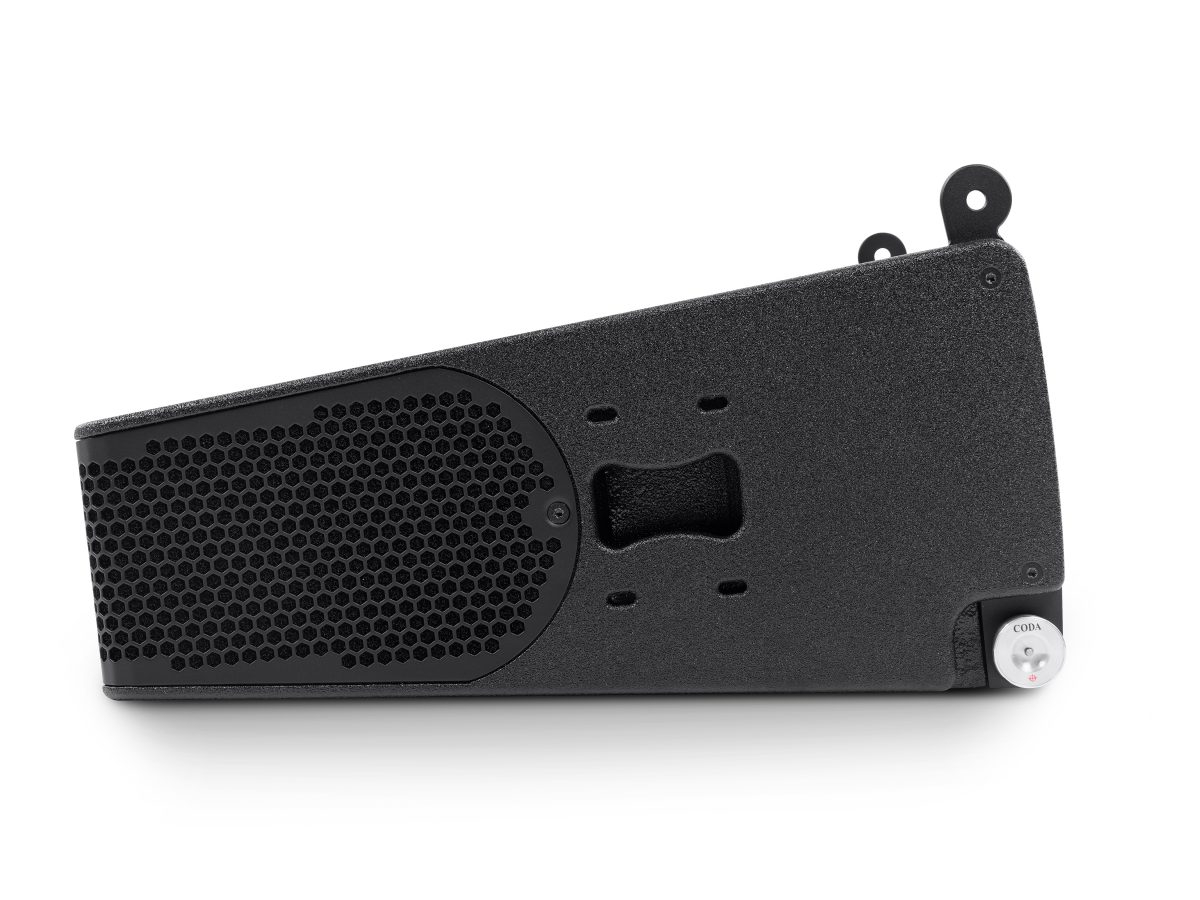

Hai củ loa tần số thấp 8 inch hướng ra phía trước, kết hợp cùng các củ loa 6,5 inch đánh ngang bên hông, tạo nên một cấu hình độc đáo. Thiết kế này mang lại hiệu suất dải trầm tương đương với các hệ thống lớn hơn cho khán giả, đồng thời đạt được khả năng triệt tiêu âm phía sau vượt trội trên dải tần rộng hơn nhiều so với các thiết kế cardioid truyền thống. Nhờ đó, sân khấu trở nên yên tĩnh hơn và dải trầm của toàn hệ thống được mở rộng hiệu quả hơn.

Phần trung/cao sử dụng công nghệ DDP (Dual Diaphragm Planar wave driver) được cấp bằng sáng chế của CODA – một nguồn âm điểm đơn thực sự, tích hợp hoàn hảo với bộ biến đổi mặt sóng. Thiết kế này tạo ra mặt sóng có độ đồng pha gần như tuyệt đối, với độ méo xuyên điều chế (IMD) và méo hài tổng (THD) cực thấp. Kết quả là mức méo tiếng cực nhỏ, khả năng tái tạo xung động xuất sắc và dải trung/cao rõ nét, sống động – mang lại trải nghiệm nghe cuốn hút và không gây mệt mỏi.

Công nghệ làm mát luồng khí động Dynamic Airflow Cooling (DAC) được cấp bằng sáng chế của CODA tiếp tục nâng cao hiệu suất và độ tin cậy. Nhiệt lượng được tản ra hiệu quả từ cuộn dây âm thanh qua khung củ loa và truyền vào các tấm nhôm được tích hợp trong cấu trúc thùng loa hybrid, cho phép hệ thống duy trì mức công suất cao liên tục và mang lại sự linh hoạt vượt trội cho các tour lưu diễn.

ViFORCE™ mang đến khả năng thích ứng vượt trội cả theo phương ngang lẫn phương dọc. Hệ thống khớp nối InstaFit cùng lưới loa Quick-Release cho phép thay đổi góc phủ ngang đối xứng 90°/120° hoặc bất đối xứng 105° chỉ trong vài giây mà không cần bất kỳ dụng cụ nào.

Mặc dù có kích thước nhỏ gọn, ViFORCE™ vẫn có thể mở rộng quy mô dễ dàng cho các nhà thi đấu lên đến 10.000 chỗ ngồi khi được treo cùng hệ thống mở rộng dải trầm SUB FORCE™ 35. Preset lọc thấp 200 Hz chuyên dụng giúp tăng cường mạnh mẽ dải trầm cho toàn mảng loa, trong khi preset subwoofer 75 Hz riêng biệt cho phép cùng một thùng loa hoạt động như một loa sub độc lập – tối ưu hóa tồn kho và tối đa hóa sự linh hoạt trong triển khai.

Thông số kỹ thuật

Kiểu: Hệ thống Line Array Cardioid 4 đường tiếng nhỏ gọn cho sự kiện vừa, với khả năng điều khiển hướng phát linh hoạt
Dải tần đáp ứng: 45 Hz – 21 kHz (-10 dB)
SPL đỉnh tối đa (với LINUS14):* 155 dB(A) (với 6 loa ViFORCE™)
Số loa trên mỗi LINUS14: 6
Công suất chịu tải (mỗi loa ViFORCE™):
Mặt trước (LF / MF / HF) AES / Đỉnh: 1000 W / 4000 W
Mặt bên (Cardioid) AES / Đỉnh: 700 W / 2800 W
Góc phủ ngang: 90°, 120° hoặc bất đối xứng 105° Wideband Cardioid™
Góc phủ dọc: 0,5°, 1°, 1,5°, 2,5°, 3,5°, 4°, 5°, 5,5°, 7°, 8,5°, 10°
Thành phần:
Tần số thấp: Mặt trước: 2x 8” neodymium, màng chống nước, cuộn dây 2,5”
Mặt bên: 2x 6,5” neodymium, màng chống nước, cuộn dây 2”, nạp DAC
Trung/Cao: DDP 8” (Dual Diaphragm Planar-wave-driver)
Mid (400 – 6.300 Hz): Màng vòng, cuộn dây 3,5”
High (6,3 – 21 kHz): Màng vòng, cuộn dây 1,75”
Tần số cắt: Mặt trước: 600 Hz / 6.300 Hz (thụ động)
Mặt bên: 300 Hz (chủ động)
Đầu nối tín hiệu: Neutrik™: 1x NLT4M + 1x cáp liên kết NL4FXX-W-S
Trở kháng danh định LF / MF+HF: Mặt trước: 16 Ohm (1+/1-); Mặt bên: 16 Ohm (2+/2-)
Vật liệu thùng loa: Hybrid: Ván ép bạch dương / Nhôm
Hoàn thiện: Lớp phủ Polyurea
Hệ thống treo: Tích hợp cơ cấu treo 3 điểm
Chuẩn bảo vệ IP (IEC 60529): IP54
Tùy chọn chống thời tiết: Tiêu chuẩn IP55 (đầu nối Amphenol)
MG1 (Marine Grade 1): IP55
Kích thước (RxCxS): 594 x 249 x 543 mm / 23,39” x 9,77” x 21,38”
Khối lượng tịnh: 29 kg / 63,93 lb

* Được đo bằng tín hiệu nhiễu hồng với hệ số đỉnh 12 dB.

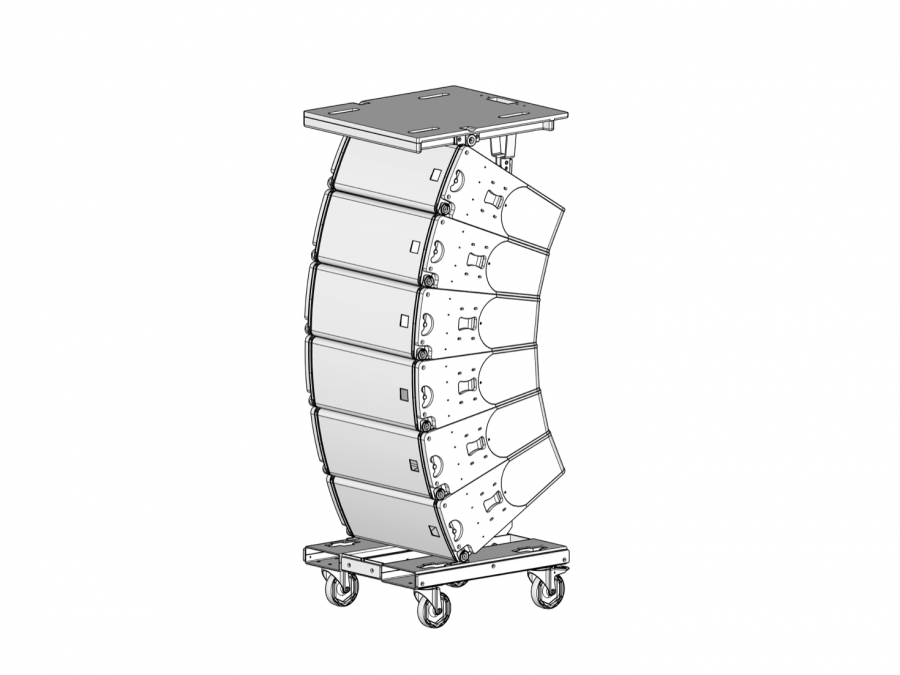

  • DOT-ViFORCE

    Xe đẩy vận chuyển cho 6 loa ViFORCE

  • TARGET PLATE

    Phụ kiện lắp ráp cho khung mảng dòng

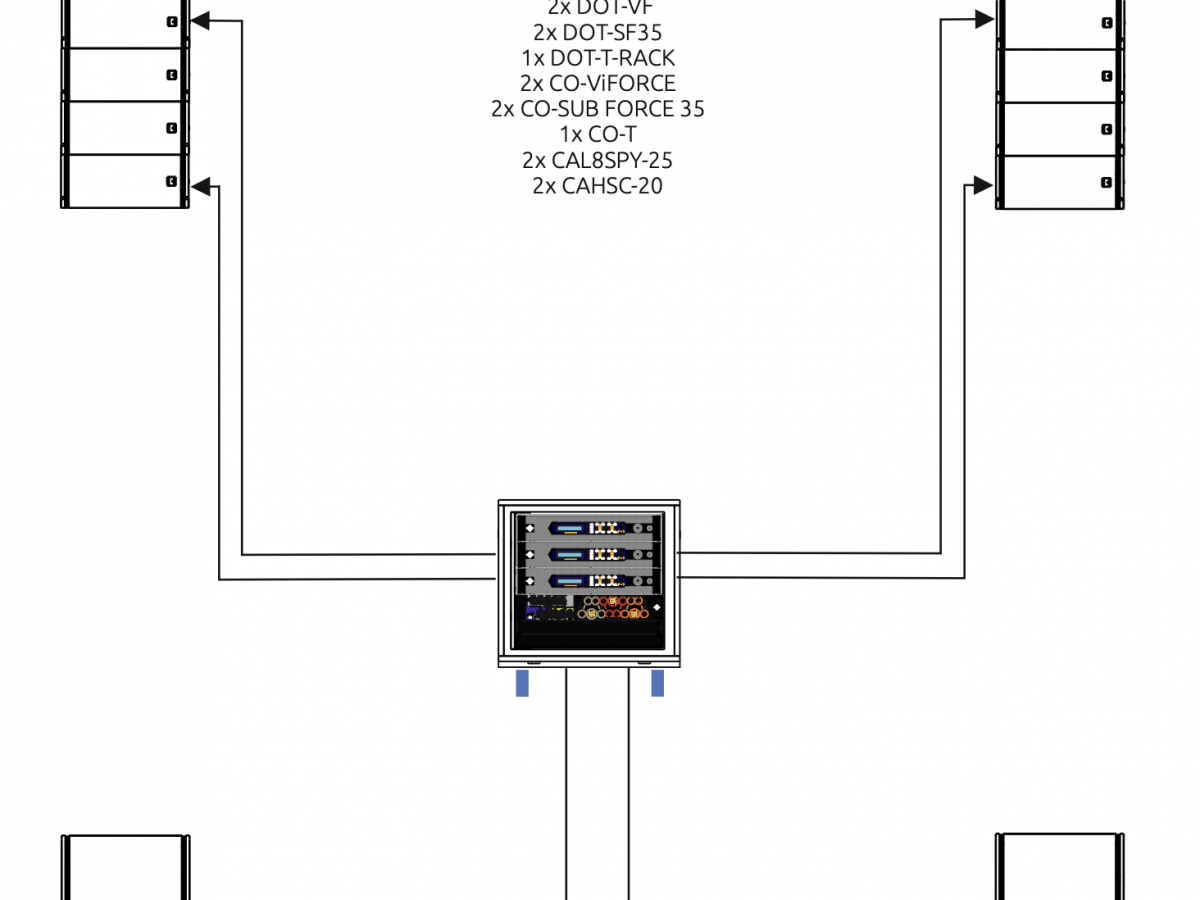

6x ViFORCE + 2x SUB FORCE 35





12x ViFORCE + 2 SUB FORCE 35

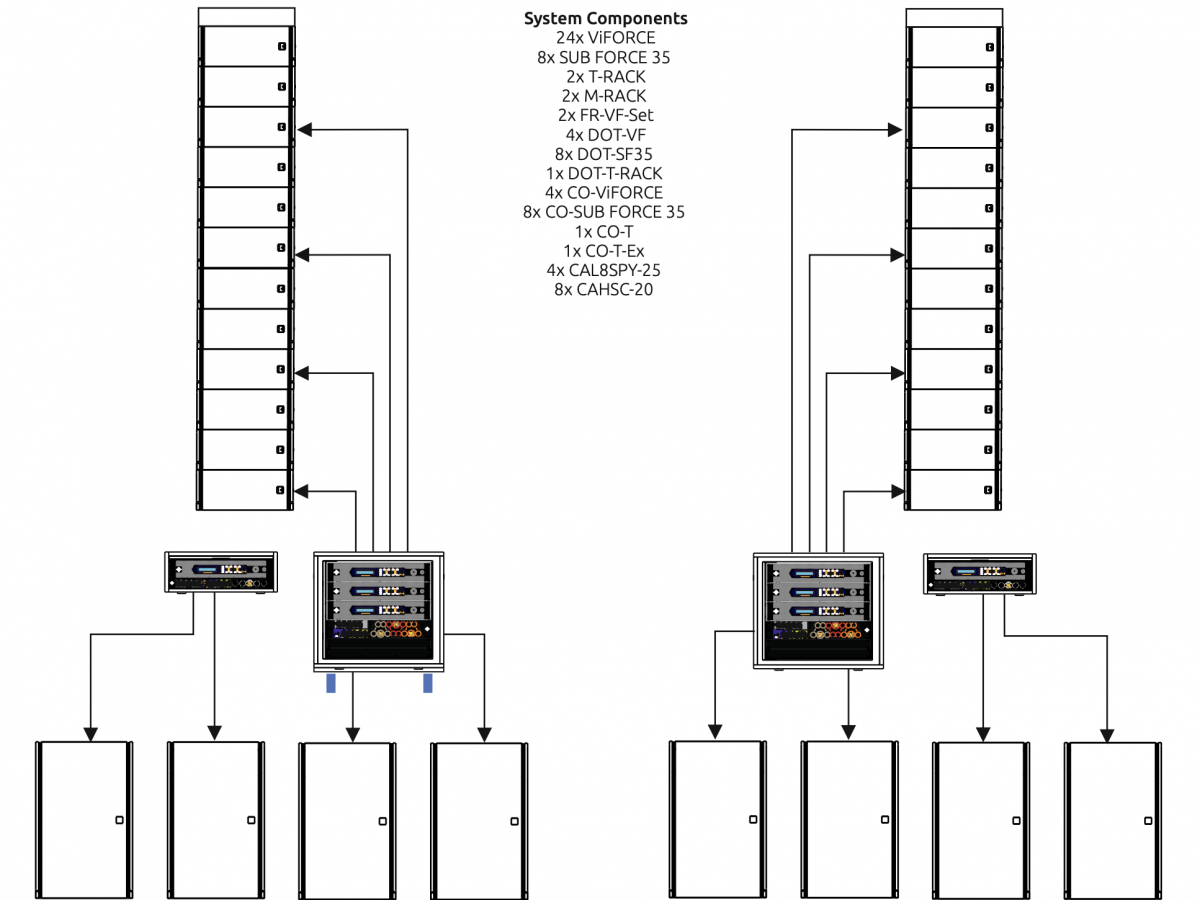

24x ViFORCE + 8x SUB FORCE 35

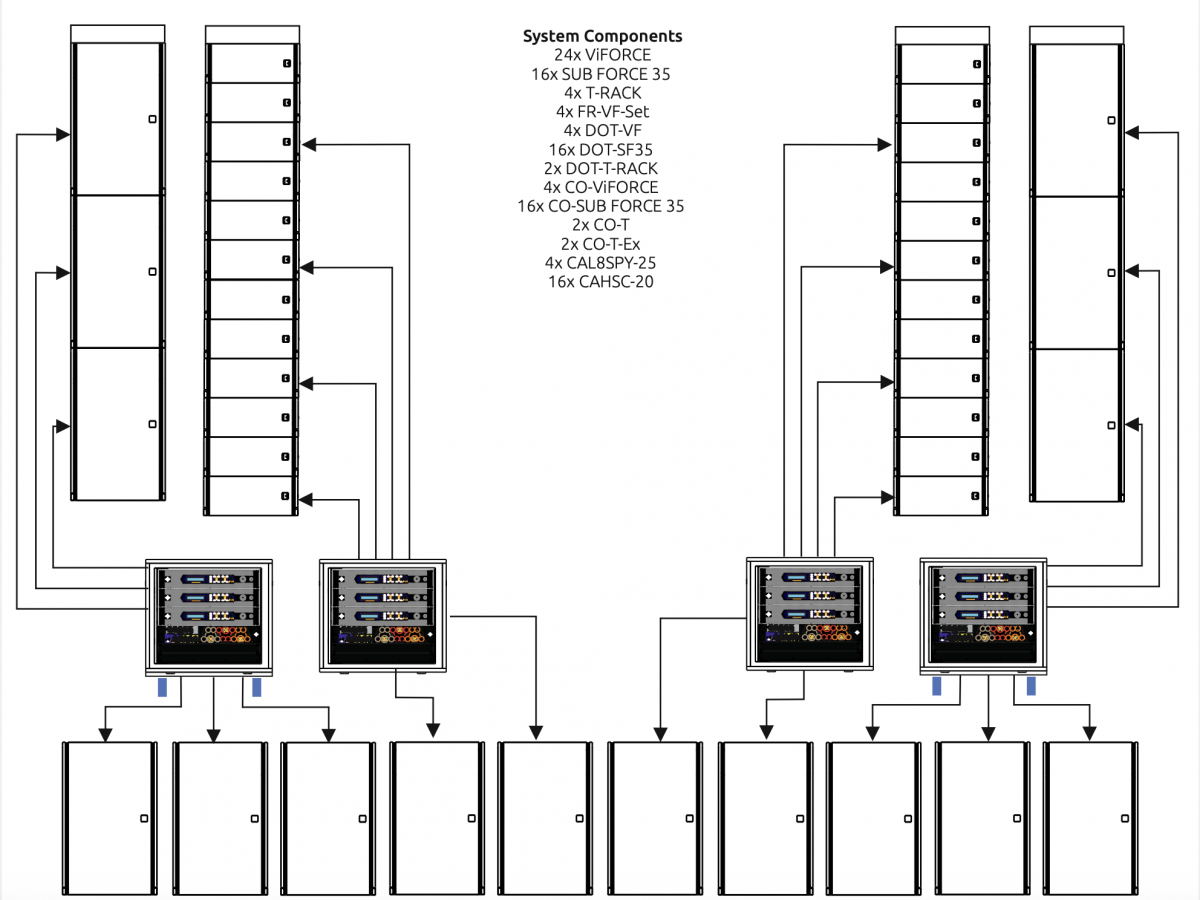

24x ViFORCE + 16x SUB FORCE 35

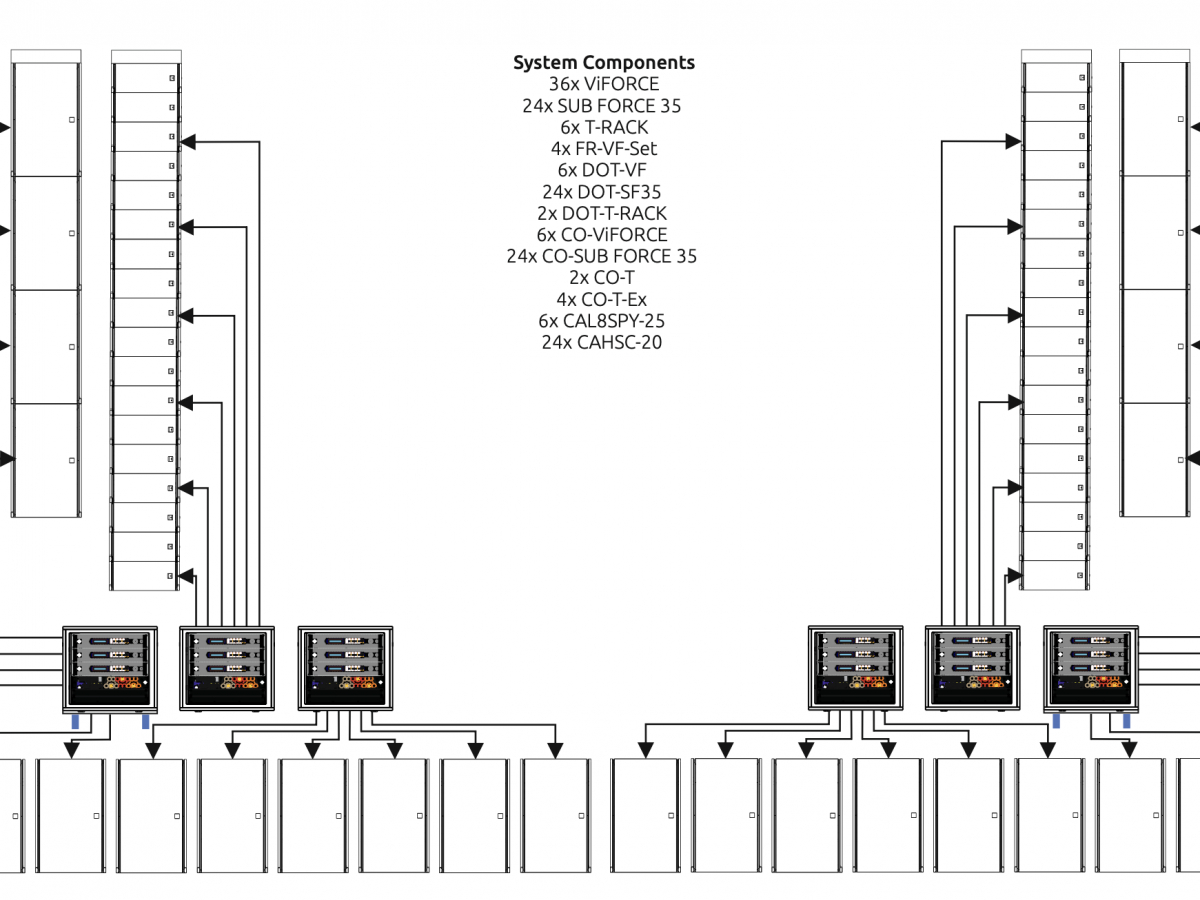

36x ViFORCE + 24x SUB FORCE 35





File Action
Bản vẽ CAD 2D ViFORCE Download
Bản vẽ CAD 3D ViFORCE Download
Bảng thông số kỹ thuật ViFORCE Download
Bảo vệ thời tiết CODA Audio Download
FR VF_2D Download
FR VF_3D Download
