ViRAY : Line Array.

Hệ thống Line Array 3 chiều nhỏ gọn

AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo
AiRAY Photo

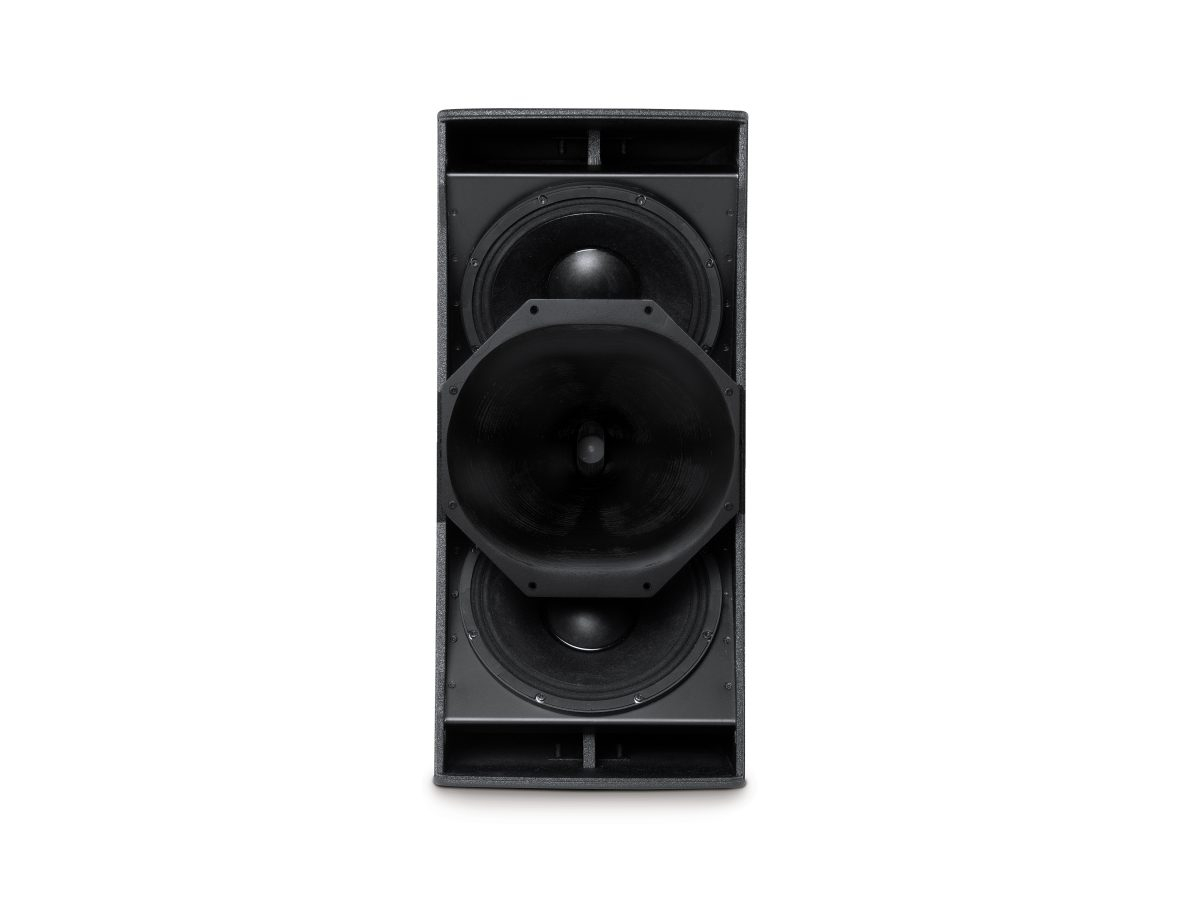

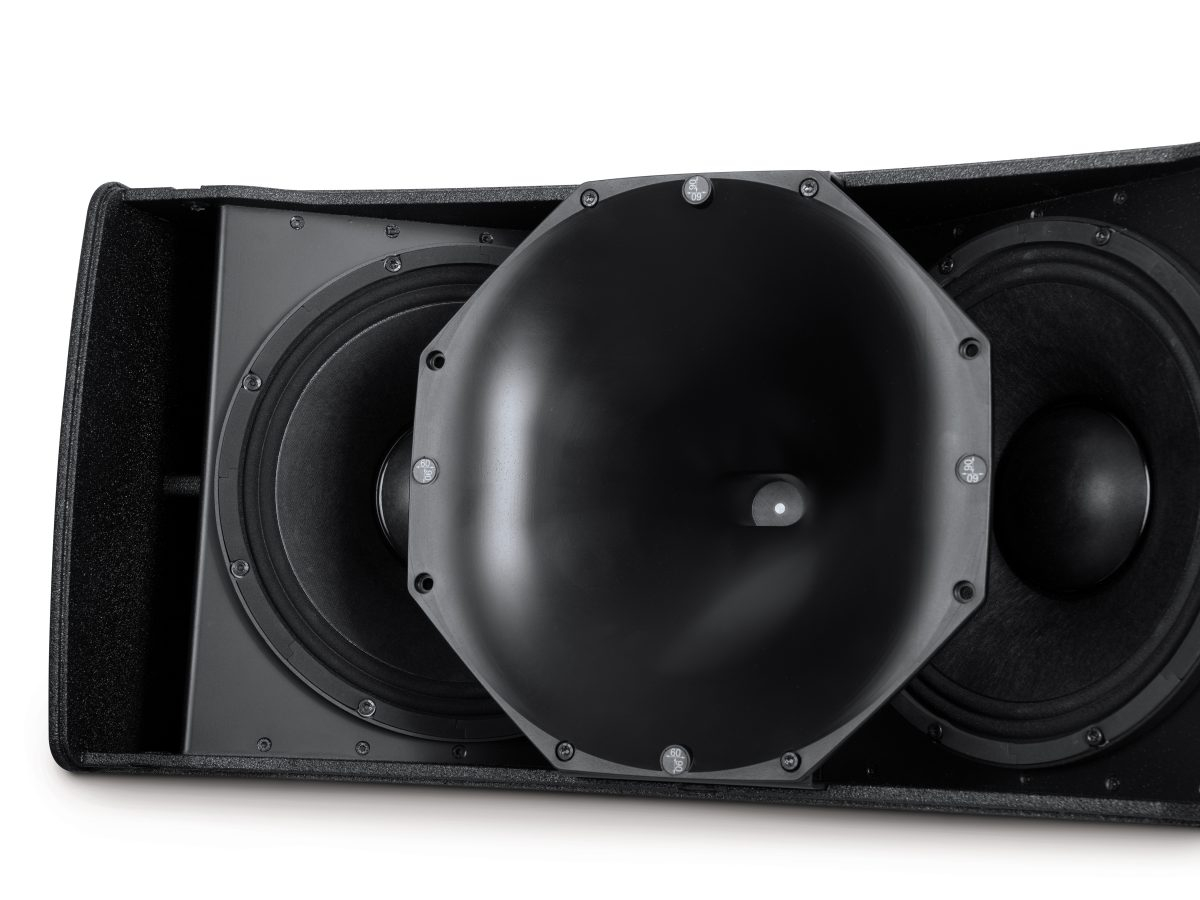

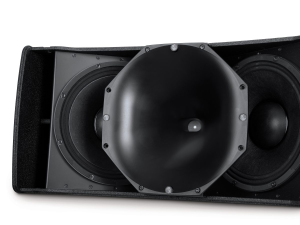

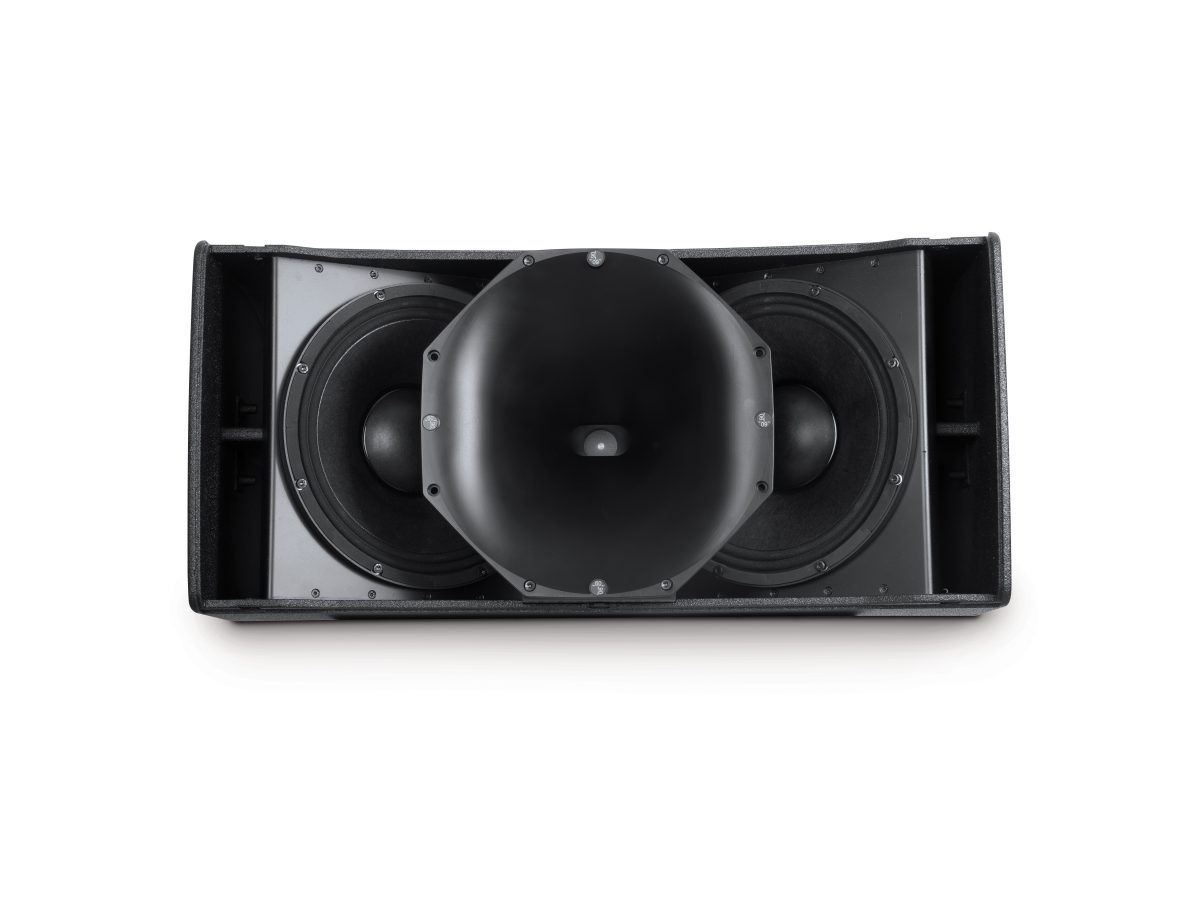

Trình điều khiển sóng phẳng trung/cao đồng trục 8” độc đáo, trình điều khiển hình nón có độ méo cực thấp neodymium 8” kép

Thông Số

      • Phản ứng pha tuyến tính
        •
      • Dải tần: 55 Hz – 22 kHz (-6 dB)
        •
      • Xử lý công suất cao: 600 W (AES2)
        •
      • Trình điều khiển sóng phẳng trung/cao đồng trục 8” độc đáo
        •
      • Trình điều khiển hình nón kép neodymium 8 inch có độ méo cực thấp
        •
      • Phạm vi bao phủ theo chiều ngang có thể thay đổi 120° hoặc 80° hoặc 100° không đối xứng (40°+60°)
        •
      • ViCOUPLER hợp nhất tất cả các đầu dò để hoạt động như một nguồn duy nhất
        • Đường cong dọc có thể thay đổi từ 0° đến 10° theo bước 1°
        •
      • Hệ thống gian lận tích hợp cho các mảng xếp chồng lên nhau hoặc trên mặt đất
        •
      • Thiết bị tương thích với AiRAY, SC2-F và SCV-F
        •
      • Tích hợp hệ thống với Bộ khuếch đại quản lý loa LINUS

Tổng quan

Đặc biệt nhắm đến các chuyến tham quan có quy mô trung bình và lắp đặt cố định, hệ thống dãy dòng nhỏ gọn ViRAY đã được tạo ra để thực sự mang lại chất lượng âm thanh tốt nhất có thể, đáp ứng nhu cầu chính xác của thị trường toàn cầu ngày nay và vượt qua sự mong đợi của cả người dùng và người nghe.

Hệ thống ViRAY kết hợp các công nghệ tiên tiến nhất của CODA; bao gồm trình điều khiển DDP (trình điều khiển sóng phẳng màng kép), ViCOUPLER độc đáo và công nghệ loa siêu trầm điều khiển bằng cảm biến từng đoạt giải thưởng. ViRAY là một hệ thống tăng cường âm thanh được tích hợp đầy đủ, có thể được vận hành theo chế độ thụ động 1 chiều hoặc chế độ khuếch đại 2 chiều.

Hệ thống mảng dòng nhỏ gọn ViRAY bao gồm mô-đun mảng dòng đối xứng 3 chiều ViRAY, loa siêu trầm 18 inch được điều khiển bằng cảm biến SCV-F và giá đỡ bộ khuếch đại LINUS chuyên dụng.

Hệ thống mảng dòng nhỏ gọn ViRAY hoàn toàn phù hợp cho các rạp hát, địa điểm biểu diễn âm thanh trực tiếp, Câu lạc bộ, Nhà thờ cúng, các sự kiện của công ty và Chuyến lưu diễn. Hệ thống gian lận tích hợp cho phép xếp chồng hoặc bay trên mặt đất nhanh chóng và dễ dàng. Mảng có thể được tạo thẳng hoặc cong ở nhiều góc khác nhau để có được phạm vi bao phủ theo chiều dọc mong muốn.

Phần mềm Tối ưu hóa hệ thống âm thanh CODA cho phép bạn tính toán thiết lập hoàn hảo cho mọi ứng dụng.

Đối với các ứng dụng đặc biệt và để nâng cao hơn nữa trải nghiệm âm thanh, hệ thống ViRAY có thể được mở rộng bằng loa siêu trầm đôi 18” được điều khiển bằng cảm biến SCP như một công cụ bổ sung.

Thông số

Kiểu: Hệ thống mảng dòng khuếch đại hai chiều 3 chiều nhỏ gọn
Ứng dụng: Tối thiểu. 1, tối đa. Mảng dòng 24 đơn vị
Phản hồi thường xuyên: 55 Hz – 22 kHz (-6 dB)
Xử lý công suất AES2/đỉnh (thụ động):  600W/ 2400W
Tối đa. SPL đỉnh*: 143dB(A)
Khuếch đại, tủ trên mỗi bộ khuếch đại:
LINUS12C Tối ưu / Tối đa: 8/12 (bi-amp) hoặc 16/24 (thụ động)
LINUS14 Tối ưu / Tối đa: 8/12 (bi-amp) hoặc 16/24 (thụ động)
Phân tán theo chiều ngang: 120°, 80° hoặc 100° không đối xứng (60° + 40° hoặc 40° + 60°)
Phân tán theo chiều dọc: Phụ thuộc vào mảng, 0°-10° với các bước 1°
Các thành phần:
Tần số thấp: 2x 8” neodymium, cuộn dây chống nước 2” (50,8 mm), mỗi cuộn 300 W (AES)
Tần số trung/cao: Trình điều khiển sóng phẳng DDP đồng trục 8 inch
  Giữa: cuộn dây giọng nói 3,5 inch (90 mm), 150 W (AES)
  Xin chào: cuộn dây giọng nói 1,75 inch (44,4 mm), 80 W (AES)
Điểm chéo: 600 Hz thụ động hoặc bi-amp (đầu nối bên trong), thụ động 6300 Hz

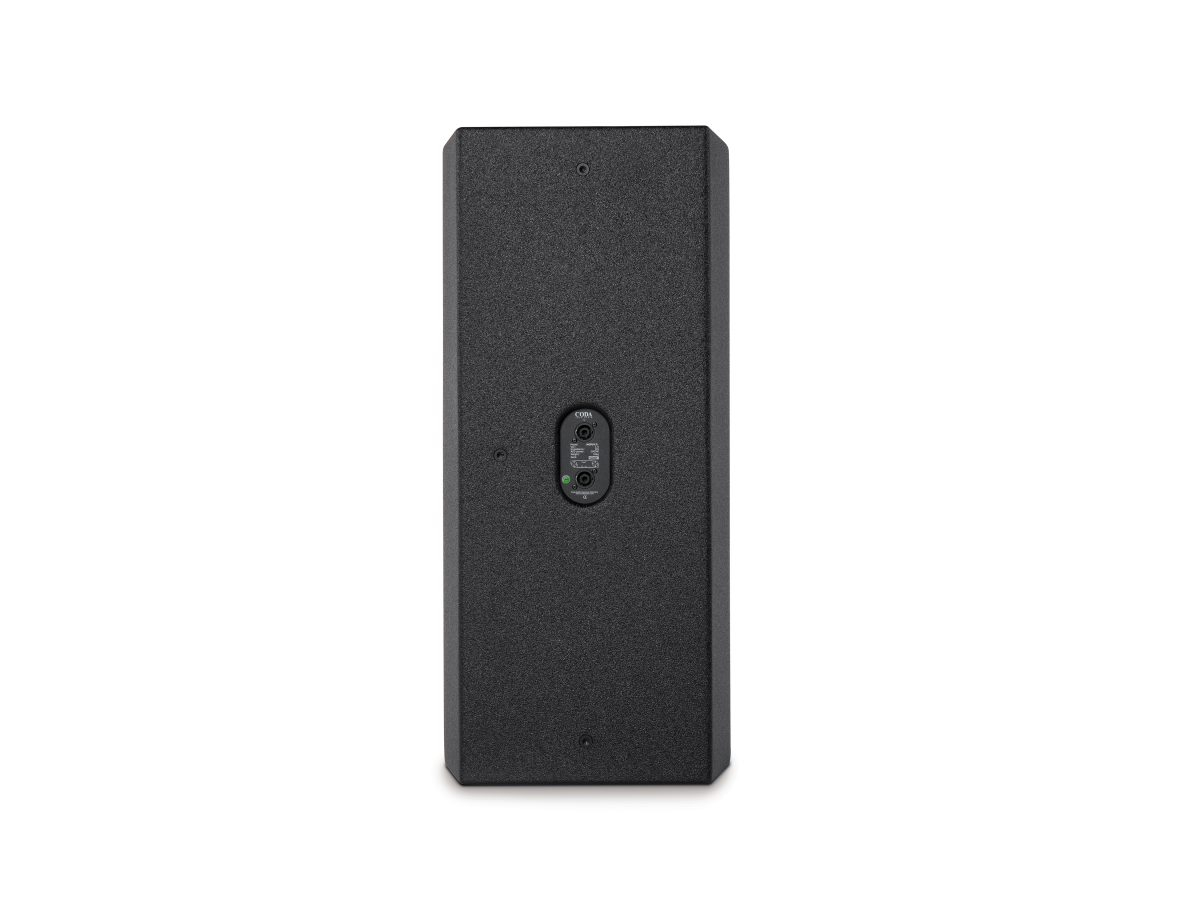

Đầu nối đầu vào: 2x Neutrik™: 1x NL4MP + 1x Cáp liên kết NL4FX
Trở kháng danh định LF/MF+HF: 16 Ôm (1+/1-) / 16 Ôm (2+/2-)
Bị động 3 chiều: 16 Ôm (2+/2-)
Hình dạng bao vây: Hình thang ngang 2x 5°
Vật liệu bao vây: Ván ép bạch dương
Hoàn thành: lớp phủ polyurea
Đình chỉ: Tích hợp phần cứng bay
Xếp hạng IP (IEC 60529): IP54
Tùy chọn bảo vệ thời tiết: Tiêu chuẩn IP55: IP55 (Đầu nối Amphenol)
MG1 (Hải quân cấp 1): IP55
Kích thước (WxHxD): 674 x 242 x 385 mm / 26,54 x 9,53 x 15,16”
Khối lượng tịnh: 25,5 kg / 56,22 lb

* Được đo bằng tiếng ồn hồng 12 dB Hệ số đỉnh (trọng số A).



  • FR-VR

    Khung nặng để xếp chồng lên mặt đất hoặc vịnh ViRAY và/hoặc SCV-F và/hoặc SC2-F

  • EXBAR-VR

    Thanh nối dài cho khung FR-VR / SCV-F

  • TILT-VR

    Bộ chân nghiêng để xếp đất ViRAY / SCV-F trên FR-VR

  • DOW-VR-12

    Khung điền xuống để bay ViRAY theo LA12

  • LP-VR

    Tấm laser cho khung FR-VR

  • FRT-VR

    Khung nhỏ gọn để bay ViRAY

  • SA-VR

    Bộ điều hợp Splay cho ViRAY Cho phép kết nối các khung ViRAY bên dưới Hệ thống ViRAY

  • VGA

    Bộ chuyển đổi ngăn xếp mặt đất ViRAY / SCV-F

  • VGA-2

    Bộ chuyển đổi ngăn xếp mặt đất ViRAY / SCV-F

  • SH-VR

    Còng cho FR-AR và FR-VR

  • FC-VR

    Hộp đựng chuyến bay cho tối đa 4x ViRAY

  • VR-LINK

    Cho phép kết nối tối đa 6 ViRAY với SC2-F hoặc SCV-F

  • VR-AR-LINK

    Cho phép kết nối phía sau ViRAY bên dưới AiRAY hoặc CiRAY

  • TARGET PLATE

    Phụ kiện lắp ráp cho khung line array

  • KẸP VARIO

    Kẹp giàn chung cho khung AiRAY, ViRAY, N-RAY, TiRAY, APS, N-APS và thanh mở rộng

  • VICOUPLER 80

    Bộ ghép dẫn hướng sóng 80° cho ViRAY

Ngăn xếp mặt đất ViRAY 8-2-4





ViRAY 16-0-0



ViRAY 12-0-8



ViRAY 16-4-12 (thụ động)



ViRAY 24-8-16



Ví dụ ViRAY 1

  • 6x ViRAY
  • 3x SCF-V
  • 2x FR-VR



Ví dụ ViRAY 2

  • 6x ViRAY
  • 3x SCF-V
  • 2x FR-VR



Ví dụ ViRAY 3

  • 12x ViRAY
  • 12x SCF-V
  • 3x FR-VR



Ví dụ AiRAY 4

  • 8x AiRAY
  • 3x ViRay
  • Liên kết VR-AR 2x



Ví dụ ViRAY 4

  • 6x ViRAY
  • 3x SCF-V
  • 2x FR-VR



Ví dụ ViRAY 5

  • 10x ViRAY
  • 3x SCF-V
  • 3x FR-VR



Ví dụ 1 về ViRAY xếp chồng trên mặt đất

  • 6x ViRAY
  • 1x FR-VR
  • 4x TILT-VR



Ví dụ 2 về ViRAY xếp chồng trên mặt đất

  • 3x ViRAY
  • 3x SCF-V
  • 1xVGA _



Ví dụ 3 ViRAY xếp chồng trên mặt đất

  • 3x ViRAY
  • 3x SCF-V
  • 1x VGA-2



File Action
Bảng dữ liệu ViRAY (tiếng Anh) Download
ViRAY Datenblatt (tiếng Đức) Download
Tệp GLL cho EASE và EASE Foucs 3 (ViRAY, SCV-F) Download
Tính toán công suất tải (ViRAY_SCV-F_SC2-F) Download
Bản vẽ ViRAY CAD 2D Download
Bản vẽ ViRAY CAD 3D Download
Phụ kiện ViRAY - Bản vẽ Download
Bảo trì hệ thống gian lận âm thanh CODA ViRAY và SCV-F Download
Hướng dẫn chuyển đổi Bi-Amp và thụ động âm thanh CODA Download
Bảo vệ thời tiết âm thanh CODA Download
