Hệ thống đa thiết kế 2 chiều hiệu suất cao
Chống va đập bóng (DIN 18032-3)
Các hộp G-Series của CODA được sản xuất với mục đích đa năng: hệ thống toàn dải bao gồm các trình điều khiển tốt nhất và kết quả là chúng tương thích với vô số ứng dụng.
Dòng G500 bao gồm G 512 - Pro, G 515 - Pro, G15 và G 18 - Sub. Như thường lệ với CODA, tất cả đều bắt đầu từ trình điều khiển: Đó là hệ thống 2 chiều nhỏ gọn, linh hoạt với độ phân tán cao, bao gồm trình điều khiển HF 1 inch hình khuyên được cấp bằng sáng chế chất lượng cao và loa bass neodymium có độ trễ rất thấp với âm thanh 3 inch cuộn dây và vòng giải điều chế ba.

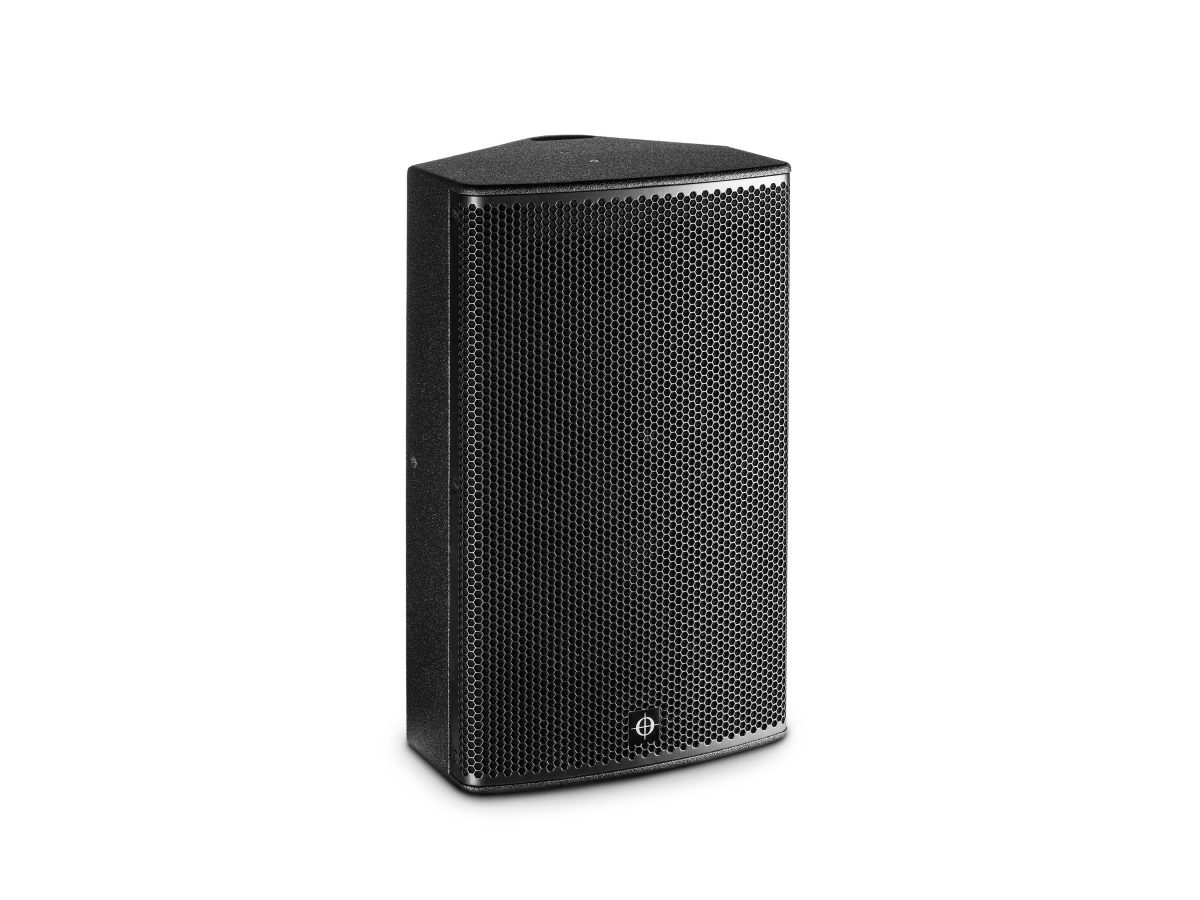

G 515 - Pro tự hào có công suất xử lý 600 W và có trình điều khiển hình nón neodymium 15 inch, với trình điều khiển hình nón 1 inch trên ống dẫn sóng hình nón elip có thể xoay 90 ° x 60 °. Tất nhiên, đây không phải là trình điều khiển nén tiêu chuẩn: Trình điều khiển HF sử dụng công nghệ CuCup độc đáo của CODA, cho phép giảm thiểu tối đa độ méo xuyên âm và từ đó đem lại âm thanh nguyên bản và trong suốt nhất.
Việc lắp đặt các hộp này lên tường hoặc trần nhà cũng đơn giản với các điểm cất cánh M6 dành hoặc giá đỡ chữ U tuỳ chỉnh, khiến chúng trở nên hoàn hảo cho bất kỳ ứng dụng biểu diễn hoặc lắp đặt nào: Chúng là lựa chọn hoàn hảo cho các ban nhạc, giám sát biểu diễn, DJ, nhà sản xuất, và nghệ sĩ.
Phần gia cố cấp thấp được hỗ trợ với các loa Sub G15 và G18 nhỏ gọn, với các loa Sub có độ méo siêu thấp neodymium 15 inch và 18 inch tương ứng. Cả hai đều có hiệu suất cao, cho ra công suất tối đa đạt mức 1200 W – đối tác hoàn hảo ở cả hai đầu.
G 515 - Pro được thiết kế để làm việc độc lập với Hệ thống quản lý loa CODA Audio LINUS như một giải pháp tích hợp về DSP, hiệu suất, điều khiển mạng từ xa, hiệu suất, tính năng bảo vệ mở rộng cũng như tính năng điều khiển và giám sát hệ thống mở rộng.
| Kiểu: | Hệ thống đa thiết kế 2 chiều nhỏ gọn |
|---|---|
| Ứng dụng: | Màn hình ném ngắn hoặc màn hình sân khấu chất lượng cao |
| Phản hồi thường xuyên: | 50 Hz – 21 kHz (-6 dB) |
| Xử lý nguồn điện AES: | 600 W |
| Công suất đỉnh: | 2400 W |
| Nhạy cảm: | 98dB |
| Tối đa. Đỉnh SPL*: | 132dB |
| Khuếch đại, tủ trên mỗi bộ khuếch đại: | |
| LINUS5-C Tối ưu / Tối đa: | 8/4 |
| LINUS10-C Tối ưu / Tối đa: | 16/8 |
| LINUS12C Tối ưu / Tối đa: | 16/8 |
| LINUS14 Tối ưu / Tối đa: | 16/8 |
| Phân tán: | Ngang 90° / dọc 60° |
| Các thành phần: | |
| Tần số thấp: | Loa trầm neodymium 15 inch, cuộn dây âm thanh 3 inch (77 mm), 600 W (AES) |
| Tần số cao: | Trình điều khiển nén neodymium 1”, cuộn dây giọng nói 1,75” (44,4 mm), 80 W (AES) |
| chéo: | 1200 Hz thụ động |
| Trở kháng danh nghĩa: | 8 Ω (1+/1-) |
| Đầu nối đầu vào: | 2x Neutrik™ NL4MP |
| Đình chỉ: | G515-Pro: Điểm ren M6 và M8 để sử dụng với giá đỡ chữ U tùy chọn |
| G515: Điểm ren M6 để sử dụng với giá đỡ chữ U tùy chọn | |
| Vật liệu bao vây: | ván ép bạch dương 15 mm |
| Hoàn thành: | lớp phủ polyurea |
| Xếp hạng IP (IEC 60529) | IP54 |
| Tùy chọn bảo vệ thời tiết: | Tiêu chuẩn IP55: IP55 (cáp trực tiếp) MG1 (Hải quân cấp 1): IP55 |
| Kích thước (WxHxD): | 420 x 700 x 370 mm (16,54 x 27,56 x 14,57”) |
| Khối lượng tịnh: | 17,5 kg / 38,58 lb |
* Đo bằng tiếng ồn hồng hệ số đỉnh 6 dB. Tải nửa không gian.
Vỏ cho 1x G515-Pro / G715-Pro
Giá đỡ chữ u dọc cho G515-Pro và G715-Pro
Giá đỡ chữ u ngang cho G515-Pro / G715-Pro
Giá treo tường cho CoRAY / CorRAY4L Twin, cố định trên CA4 / 1x CorRAY4i hoặc CorRAY4i Twin, cố định trên CA4i / G515-Pro / G512-Pro / G715-Pro / G712-Pro / D12 / D20
Bộ chuyển đổi bay cho G308 / G308-Pro / G515-Pro / G512-Pro / G715-Pro / G712-Pro
Để lắp G308 / G308-Pro / G515-Pro / G512-Pro / G715-Pro / D8 / D12 / D20
Bộ mảng cho 2 x G515-Pro / G512-Pro / G715-Pro / G712-Pro
8x G515
1xLINUS12C _
2x G515
2x G18-SUB
1x LINUS12C
| File | Action |
|---|---|
| Bảng dữ liệu G515-Pro (tiếng Anh) | Download |
| Bảng dữ liệu G515-Pro (tiếng Đức) | Download |
| G515-Pro GLL | Download |
| Bản vẽ CAD G515-Pro L 2D | Download |
| Bản vẽ CAD G515-Pro R 2D | Download |
| G515-Pro Bản vẽ CAD 3D | Download |
| Phụ kiện G515 Pro - Bản vẽ | Download |
| Bảo vệ thời tiết âm thanh CODA | Download |
