Bé nhỏ, mạnh mẽ, linh hoạt

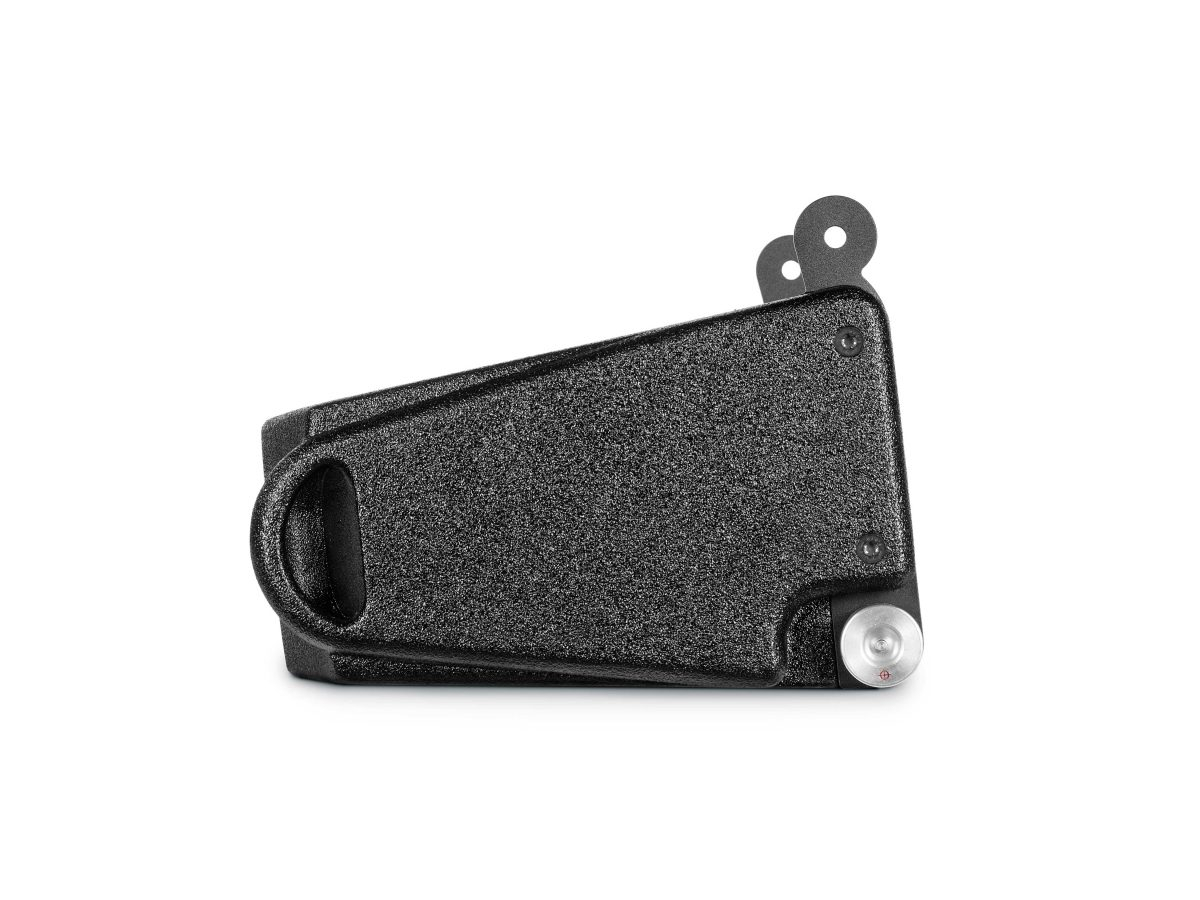

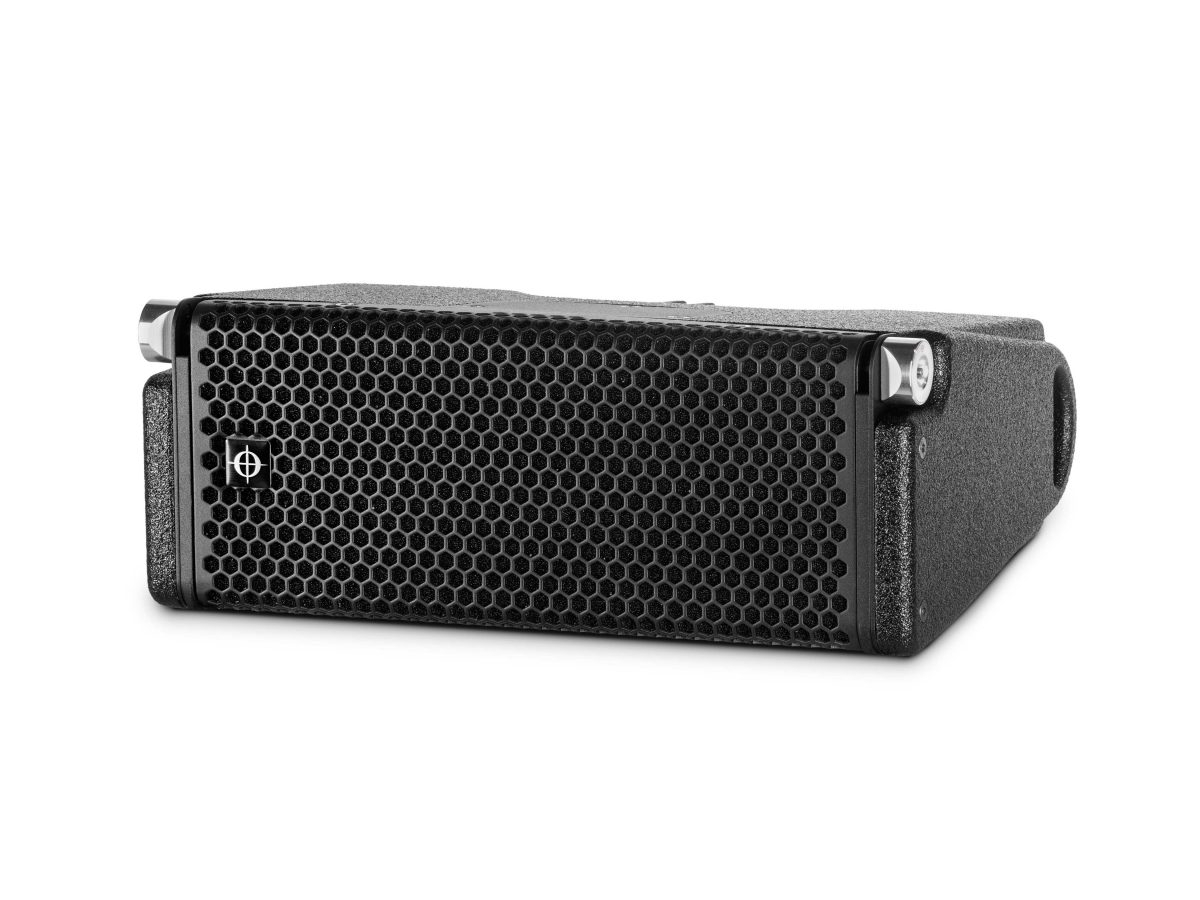

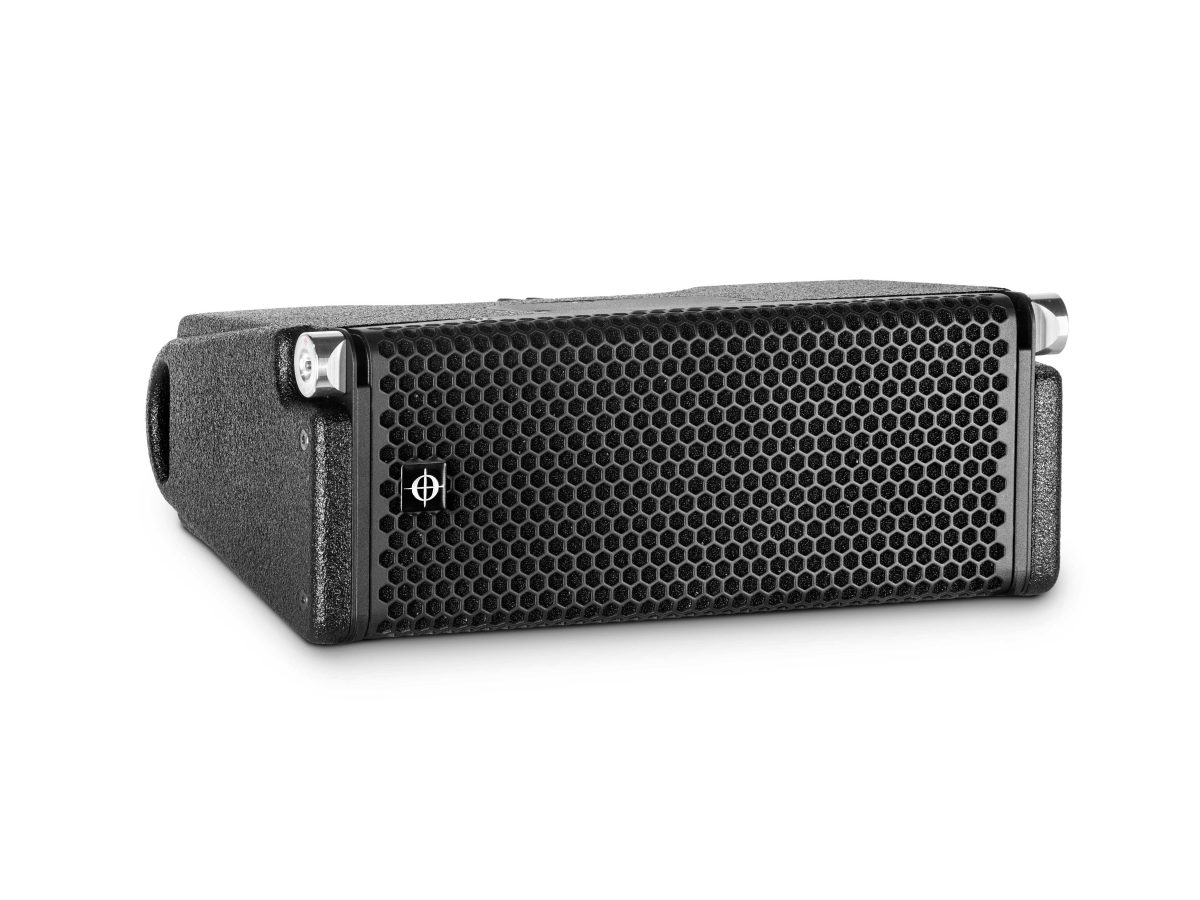

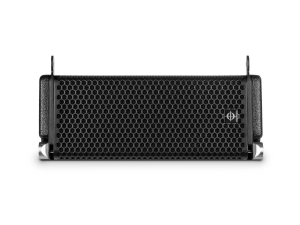

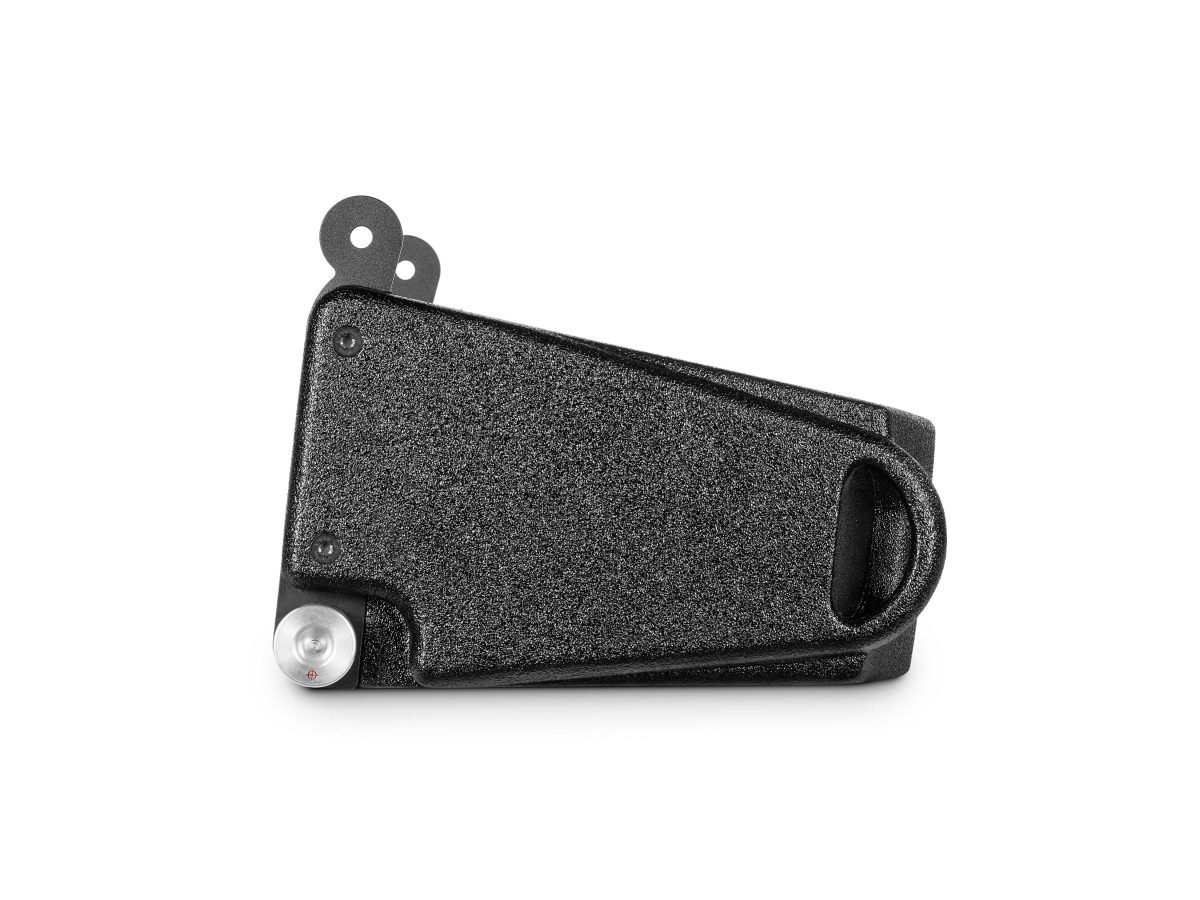

TiRAY là loại loa mới của CODA Audio: một hệ thống thụ động hai chiều, siêu mỏng, có kích thước nhỏ hơn, đem lại nhiều sức mạnh hơn các hệ thống tương tự lớn khác của nhiều đối thủ cạnh tranh.
Điều này phần lớn nhờ vào hai loa hình nón có độ méo rất thấp 5 inch và trình điều khiển sóng phẳng neodymium 5 inch độc đáo, đem lại cho loa sức mạnh và sự linh động. Được thiết kế mang đi biểu diễn và lắp ráp, những chiếc loa này rất thích hợp với các quán bar và câu lạc bộ âm nhạc, rạp hát, câu lạc bộ nhảy và rạp hát cũng như các câu lạc bộ thể thao và Lễ kỷ niệm.

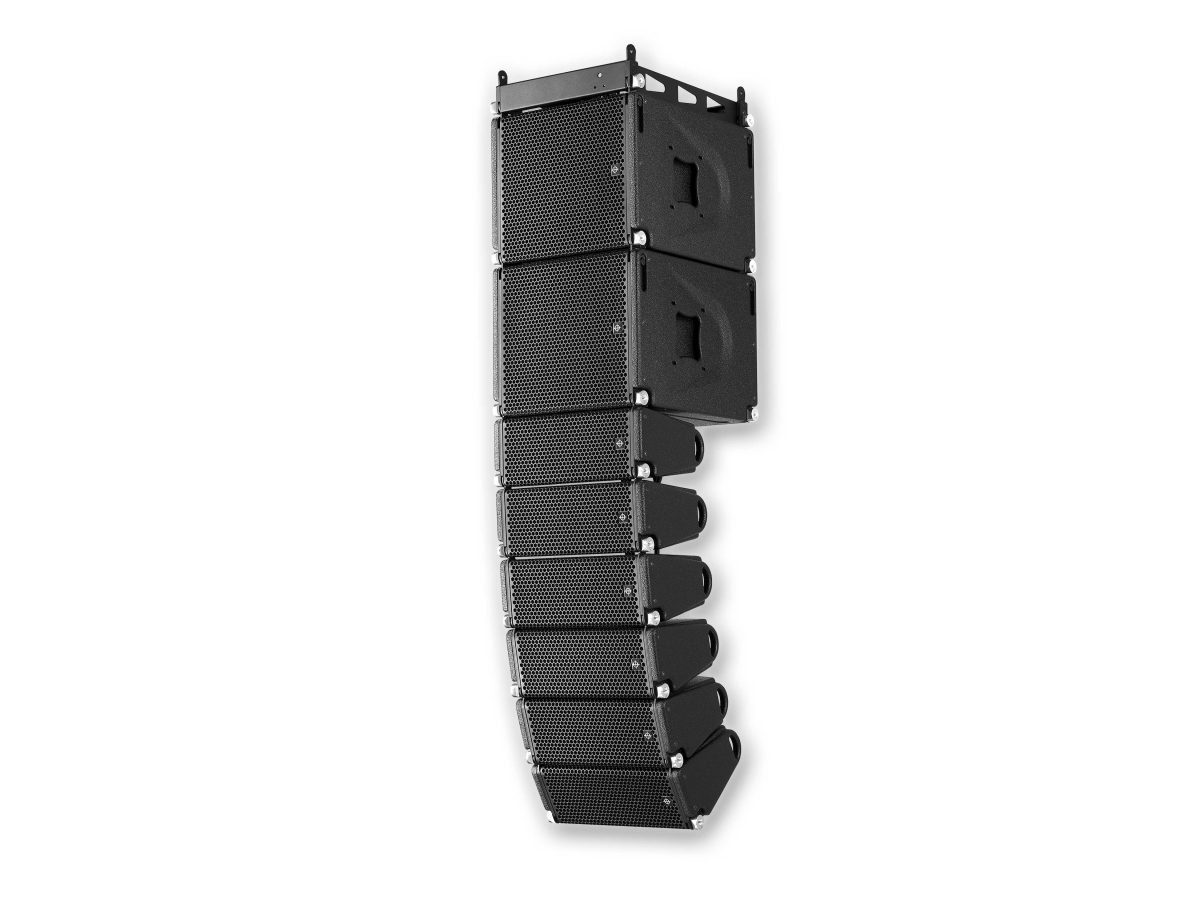

TiRAY là hệ thống cắm và chạy linh hoạt, dễ dàng cài đặt – và việc mở rộng rất dễ dàng. Tối đa 24 thiết bị có thể được di chuyển hoặc xếp chồng lên nhau bằng hệ thống điều khiển tích hợp thông minh của CODA và bộ phân tần thụ động tích hợp và nhiều thiết bị có thể được điều khiển thông qua một kênh duy nhất của bộ khuếch đại DSP 4 kênh LINUS12C độc quyền của CODA. Hơn nữa, phần mở rộng âm trầm TiLOW 12 inch chồng lên loa bass của TiRAY và các loa thụ động ghép nối, tối đa hoá không gian tần số thấp và cải thiện khả năng phát xa của hệ thống. Với các loa siêu trầm CODA mới, phạm vi có thể được mở rộng đến 25 Hz.
TiRAY: Nhỏ. Mạnh mẽ. Linh hoạt.
| Kiểu: | Hệ thống line array 2 chiều siêu nhỏ gọn | |
| Ứng dụng: | Mảng dòng | |
| Phản hồi thường xuyên: | 70 Hz – 20 kHz (-6 dB) | |
| Xử lý công suất AES/đỉnh (thụ động): | 300 W / 1200 W | |
| Độ nhạy thấp: | 94dB | |
| Tối đa. SPL đạt mức thấp nhất: | 124dB | |
| Độ nhạy cao: | 113dB | |
| Tối đa. Mức cao nhất của SPL:* | 139dB | |
| Khuếch đại, tủ trên mỗi bộ khuếch đại: | ||
| LINUS5-C Tối ưu / Tối đa: | 12/8 | |
| LINUS10-C Tối ưu / Tối đa: | 12/8 | |
| LINUS12C Tối ưu / Tối đa: | 12/8 | |
| LINUS14 Tối ưu / Tối đa: | 12/8 | |
| Phân tán theo chiều ngang: | 100° | |
| Phân tán theo chiều dọc: | Phụ thuộc mảng, 0°-12° (ở các bước 0°, 1°, 3°, 5°, 7°, 9°, 12°) | |
| Các thành phần: | ||
| Tần số thấp: | 2 loa trầm 5 inch, cuộn dây âm thanh 1,5 inch (38 mm), mỗi loa 150 W (AES) | |
| Tân sô cao: | Trình điều khiển sóng phẳng neodymium 5 inch, cuộn dây giọng nói 1,75 inch (44,4 mm), 80 W (AES) | |
| Điểm chéo: | thụ động 950 Hz | |
| Trở kháng danh nghĩa: | 8 Ω (2+/2-) | |

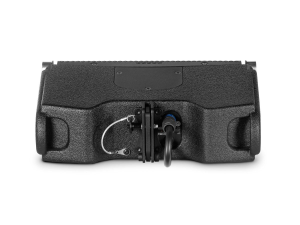

| Đầu nối đầu vào: | 2x Neutrik™: 1x NL4MP + 1x Cáp liên kết NL4FX | |
| Hình dạng bao vây: | Hình thang ngang 2 x 6° | |
| Vật liệu bao vây: | Ván ép bạch dương | |
| Hoàn thành: | lớp phủ polyurea | |
| Phần cứng bay: | Tích hợp 3 điểm | |
| Xếp hạng IP (IEC 60529): | IP54 | |
| Tùy chọn bảo vệ thời tiết: | Tiêu chuẩn IP55: IP55 (Đầu nối Amphenol) MG1 (Hải quân cấp 1): IP55 |
|

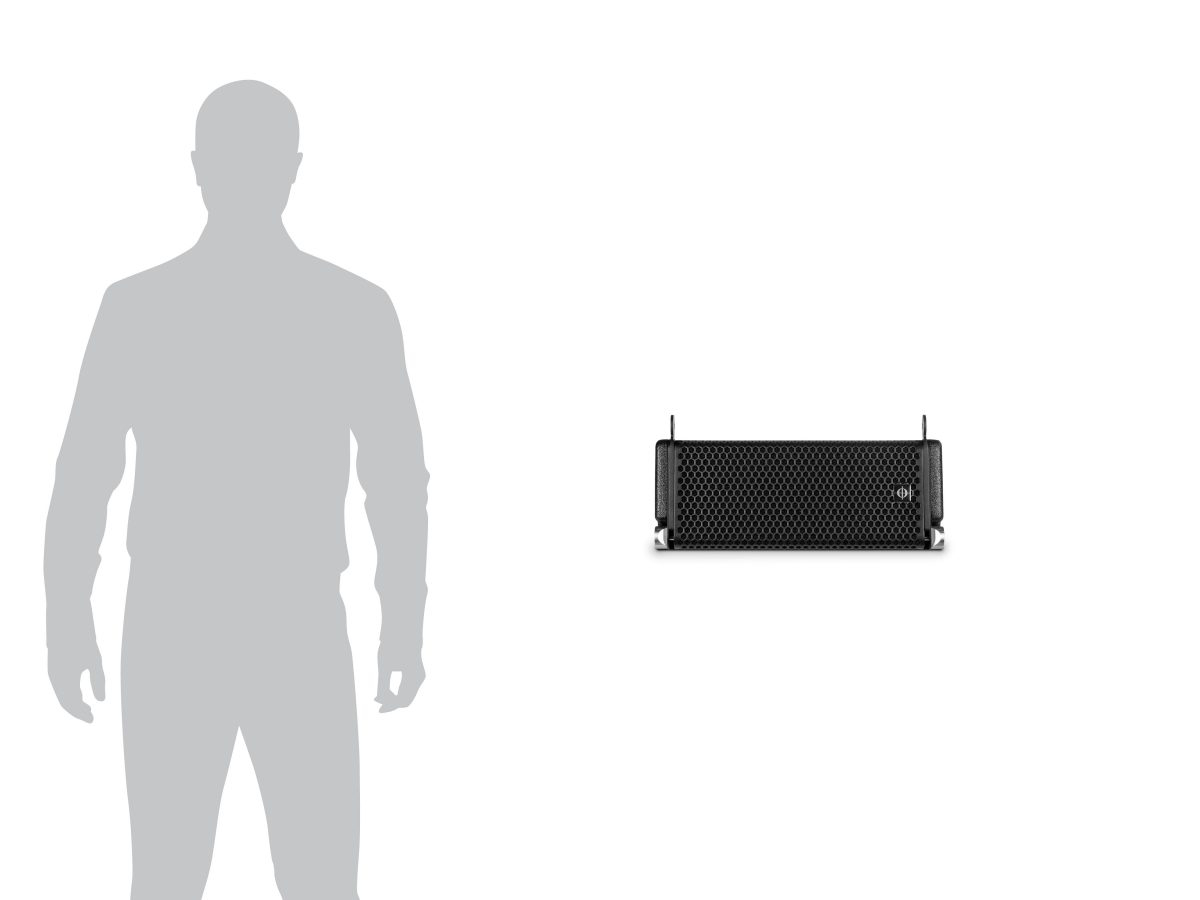

| Kích thước (WxHxD): | 404 x 155 x 253 mm / 15,91 x 6,10 x 9,96” | |
| Khối lượng tịnh: | 9,9 kg / 21,83 lb | |
| Hiệu suất hệ thống | ||
| Mảng | Đáp ứng tần số (-6 dB) | Sản lượng đỉnh tối đa |
| 1 bao vây | 70Hz – 20kHz | 124dB |
| 4 bao vây | 70Hz – 20kHz | 136dB |
| 8 bao vây | 70Hz – 20kHz | 142dB |
* Đo bằng tiếng ồn hồng Hệ số đỉnh 6 dB. Tải nửa không gian.
Khung để xếp chồng TiRAY và TiLOW trên mặt đất hoặc bay
Khung nhỏ gọn cho TiRAY
Thanh mở rộng cho FR-TR và FRT-TR
CUTi: Bộ chuyển đổi xếp và bay nhỏ gọn cho tối đa 6x TiRAY
CUTi-SF v2: Bộ chuyển đổi chân đế dành cho CUTi và CU-NR
Bộ chuyển đổi nối đất và bay cho TiRAY
Tấm laser cho khung FR-AR và FR-TR
Kẹp giàn chung cho khung AiRAY, ViRAY, N-RAY, TiRAY, APS, N-APS và thanh mở rộng
| File | Action |
|---|---|
| Bảng dữ liệu TiRAY (tiếng Anh) | Download |
| TiRAY Datenblatt (tiếng Đức) | Download |
| Tệp TiRAY GLL cho EASE và EASE Focus 3 | Download |
| Tính toán công suất tải (TiRAY, TiLOW) | Download |
| Bản vẽ CAD TiRAY 2D | Download |
| Bản vẽ TiRAY CAD 3D | Download |
| Phụ kiện TiRAY - Bản vẽ | Download |
| Bảo trì hệ thống gian lận âm thanh CODA TiRAY TiLOW | Download |
| Bảo vệ thời tiết âm thanh CODA | Download |
